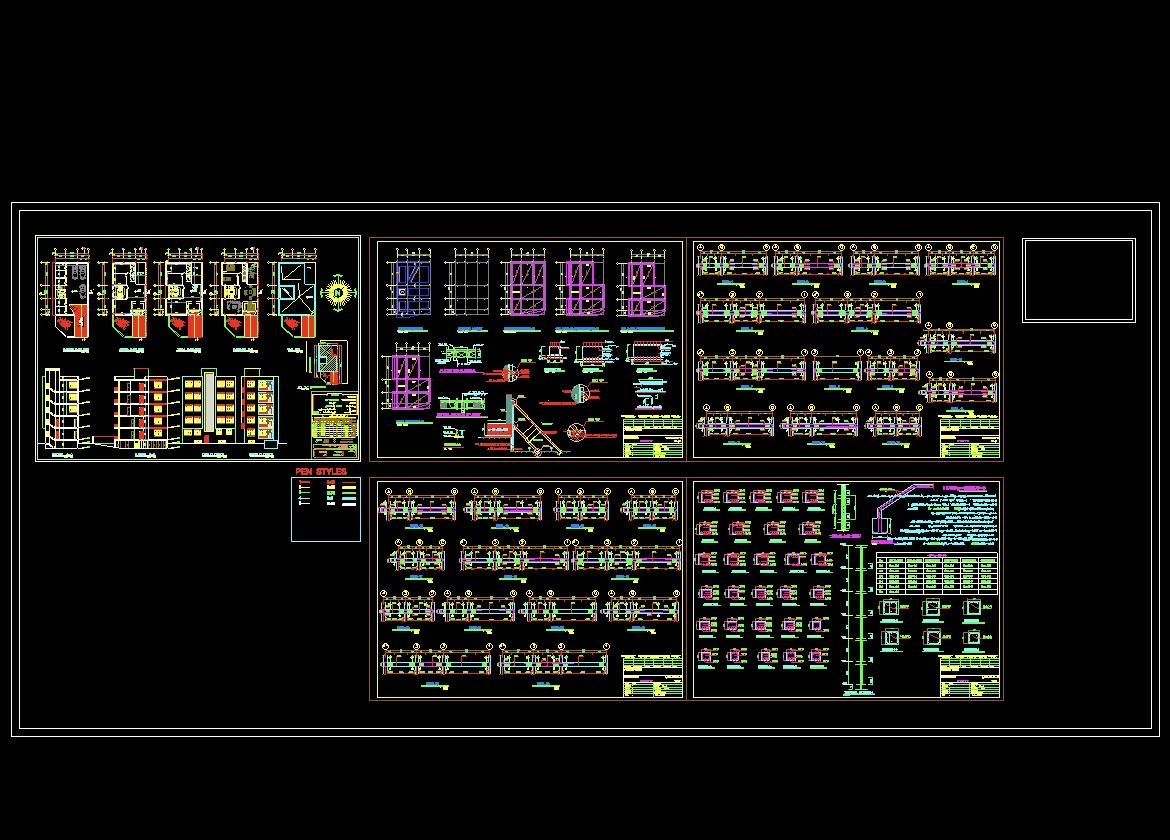

نقشه اتوکد معماری و سازه ساختمان بتنی مسکونی ۵ طبقه شامل تمامی پلان و دیتایل ها

نقشه‌های معماری (معماری) سازه بتنی شامل پلان‌ها، نما، برش‌ها و جزئیات فضایی است که شکل، ابعاد، کاربری و ظاهر زیبای ساختمان را نشان می‌دهد و بیشتر بر جنبه‌های عملکردی و زیبایی‌شناختی تمرکز دارد.
نقشه‌های سازه جزئیات فنی باربر سازه بتنی مانند ستون‌ها، تیرها، دال‌ها، فونداسیون و دیوارهای باربر را با محاسبات دقیق (آرماتوربندی، مقاطع، بتن‌ریزی) مشخص می‌کنند.
در سازه بتنی، نقشه‌های معماری ابتدا توسط معمار تهیه می‌شود و سپس مهندس سازه بر اساس آن، نقشه‌های سازه‌ای را طراحی و محاسبه می‌کند تا ایمنی در برابر بارهای مرده، زنده، زلزله و باد تضمین شود.
تفاوت اصلی: نقشه معماری بر «چگونه به نظر برسد و کار کند» تأکید دارد، در حالی که نقشه سازه بر «چگونه مقاوم و ایمن باشد» تمرکز دارد.
هماهنگی دقیق بین این دو نقشه بسیار حیاتی است؛ هر تغییری در نقشه معماری باید توسط مهندس سازه بررسی و تأیید شود تا integrity سازه بتنی حفظ گردد.
