محاسبه بار جرثقیل در سوله و نحوه اعمال بار متحرک در نرم افزار SAP 2000

بار جرثقیل در نرم‌افزار SAP2000
بار جرثقیل (به‌ویژه در سوله‌های صنعتی) یکی از بارهای زنده متحرک مهم است که باید با ضریب ضربه (Impact Factor) و بارهای جانبی/طولی مطابق مبحث ششم مقررات ملی ساختمان اعمال شود. SAP2000 از قابلیت Moving Load برای مدل‌سازی دقیق حرکت جرثقیل استفاده می‌کند.
مراحل اصلی اعمال بار جرثقیل:
1 تعریف Load Pattern
◦ به منوی Define > Load Patterns بروید.
◦ یک Load Pattern جدید با نوع Live یا Bridge Live ایجاد کنید (مثلاً Crane Live).
2 تعریف Vehicle (بار جرثقیل)
◦ Define > Moving Loads > Vehicles
◦ Vehicle جدید بسازید و بار چرخ‌ها (Axle Loads)، فاصله بین چرخ‌ها، و بار عمودی + ضربه را وارد کنید.

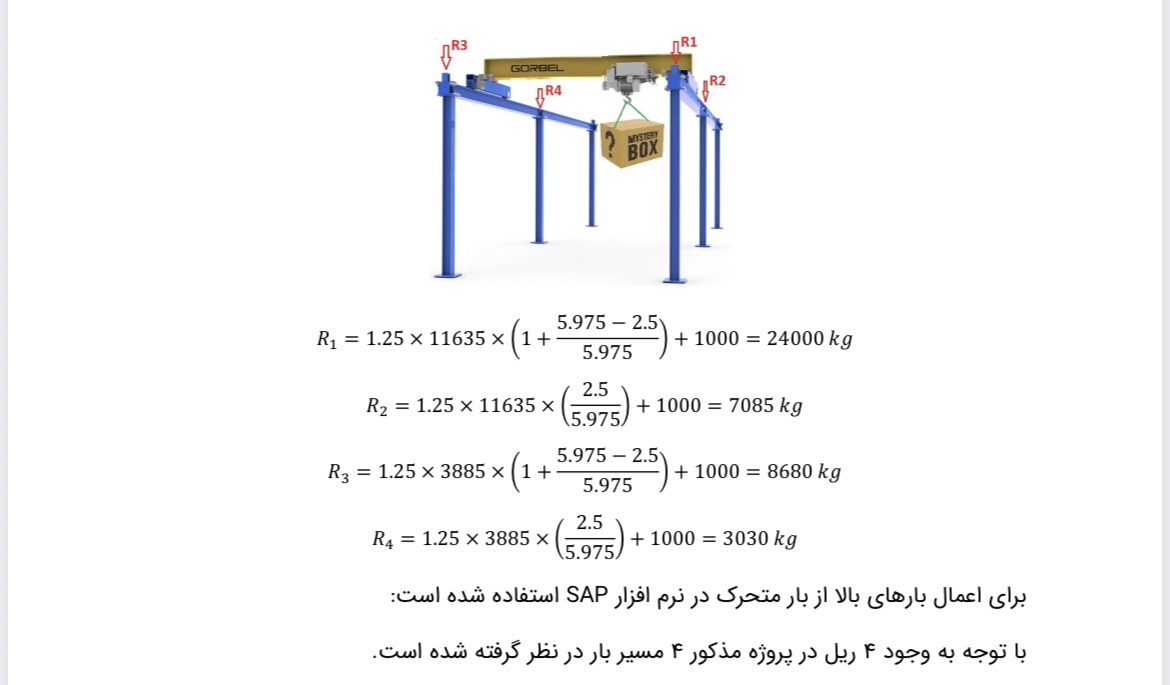

◦ برای جرثقیل سقفی، بار حداکثر چرخ + وزن پل + وزن ارابه را محاسبه کنید (طبق بند ۶-۵-۹ مبحث ششم).
3 تعریف Path (مسیر حرکت)
◦ Define > Moving Loads > Paths
◦ مسیر حرکت ریل جرثقیل را روی تیرهای حمال (Crane Girder) تعریف کنید.
4 تعریف Moving Load Case
◦ Define > Moving Loads > Moving Load Cases
◦ Vehicle را به Path اختصاص دهید و گزینه‌هایی مانند Vehicle Remains Fully in Path را فعال کنید.
5 اعمال در ترکیب بارها
بار متحرک جرثقیل را در ترکیب‌های بار (Load Combinations) با ضریب مناسب (معمولاً ۱٫۰ برای زنده) و همراه با بارهای جانبی (Lateral & Longitudinal) وارد کنید.
نکات مهم:
• بار ضربه قائم (Vertical Impact) معمولاً ۱۰-۲۵٪ بسته به ظرفیت جرثقیل است.
• بارهای جانبی (Transverse) و طولی (Longitudinal) را جداگانه یا با Moving Load مدل کنید.
• برای سوله‌ها، اغلب از ترکیب چندین حالت بارگذاری (موقعیت‌های بحرانی جرثقیل) استفاده می‌شود.
• بعد از تحلیل، خط تأثیر (Influence Line) را چک کنید تا حداکثر نیروها را استخراج کنید.
برای آموزش تصویری، ویدیوهای آپارات مانند «جرثقیل سوله بار متحرک در SAP2000» بسیار مفید هستند.0
