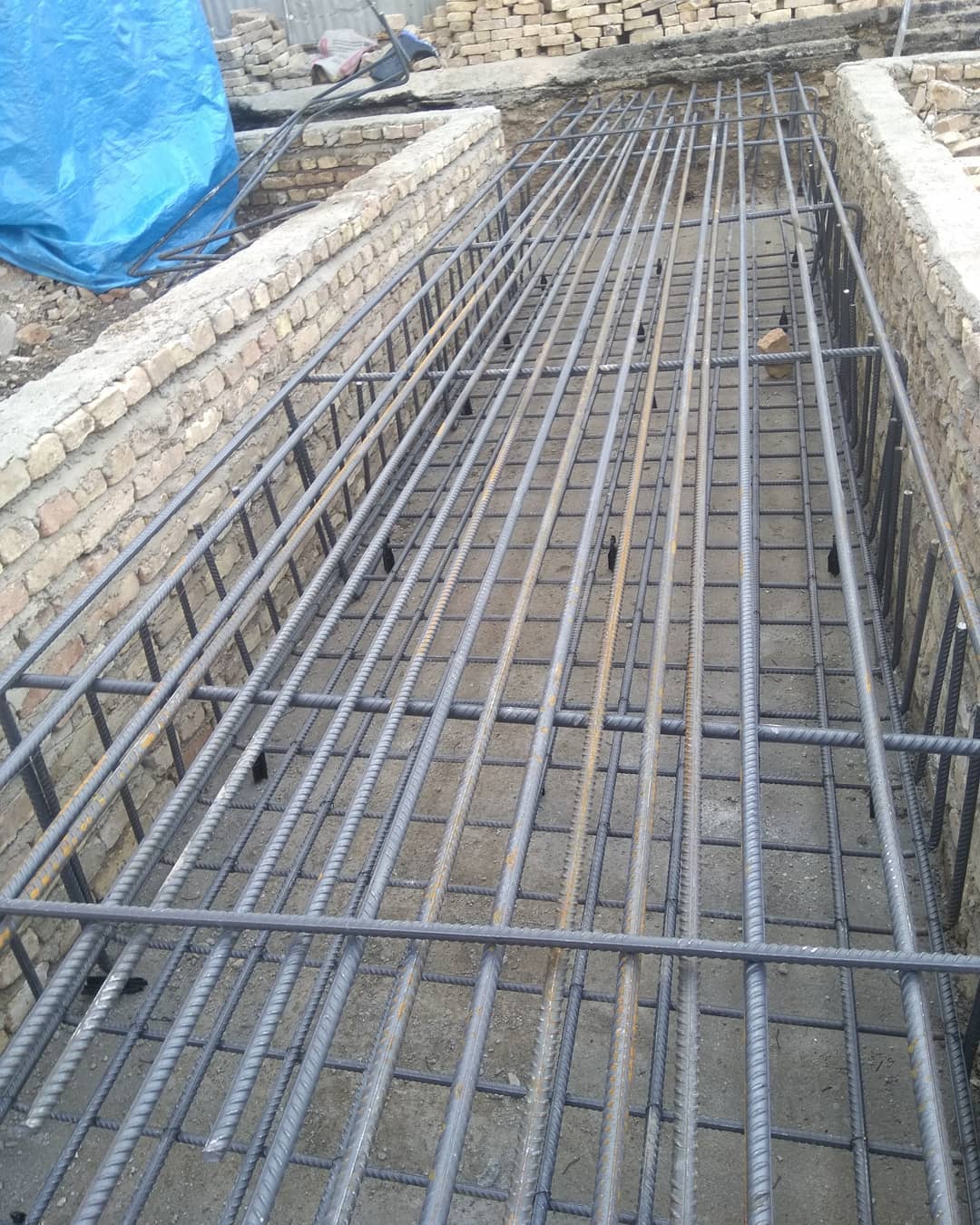

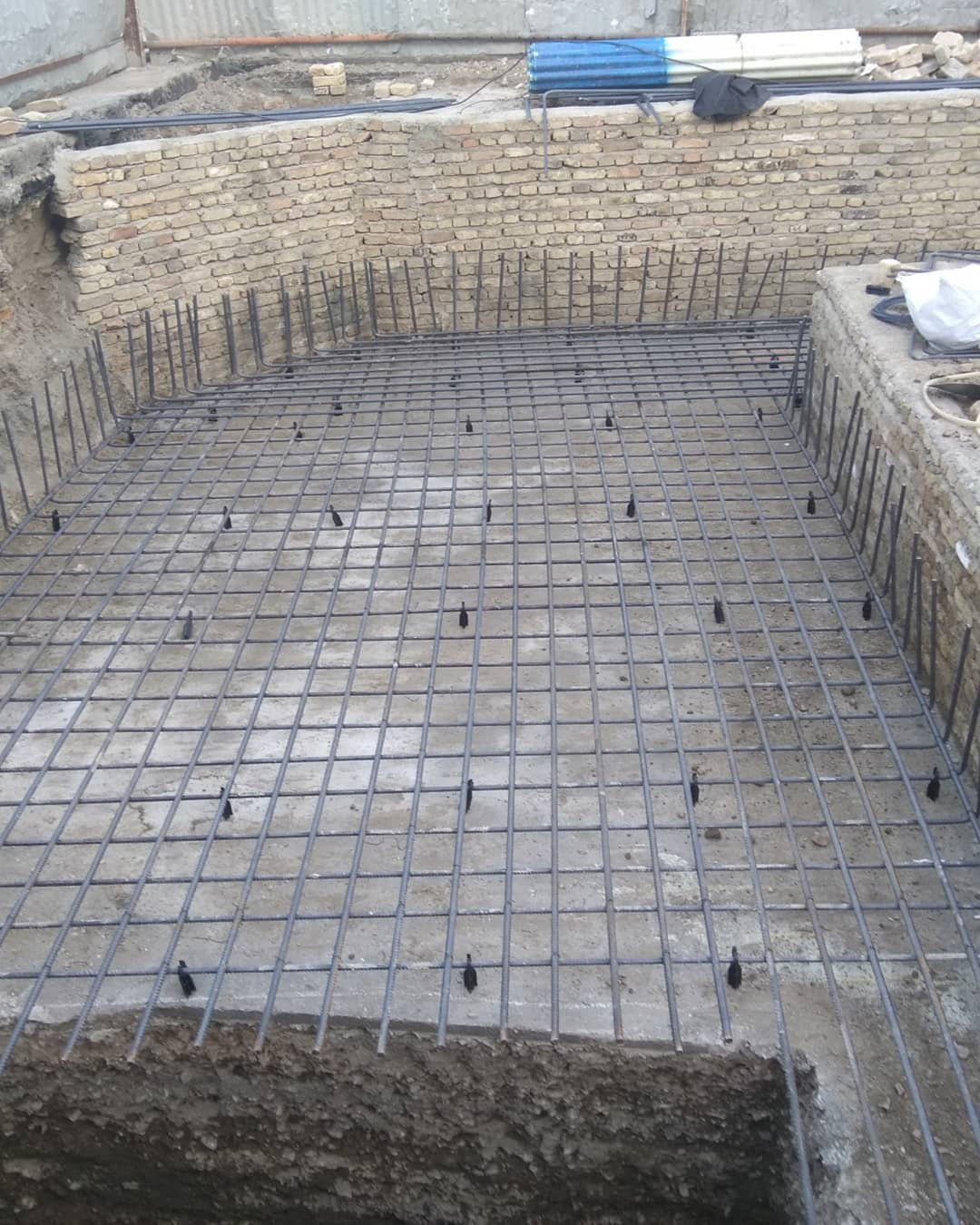

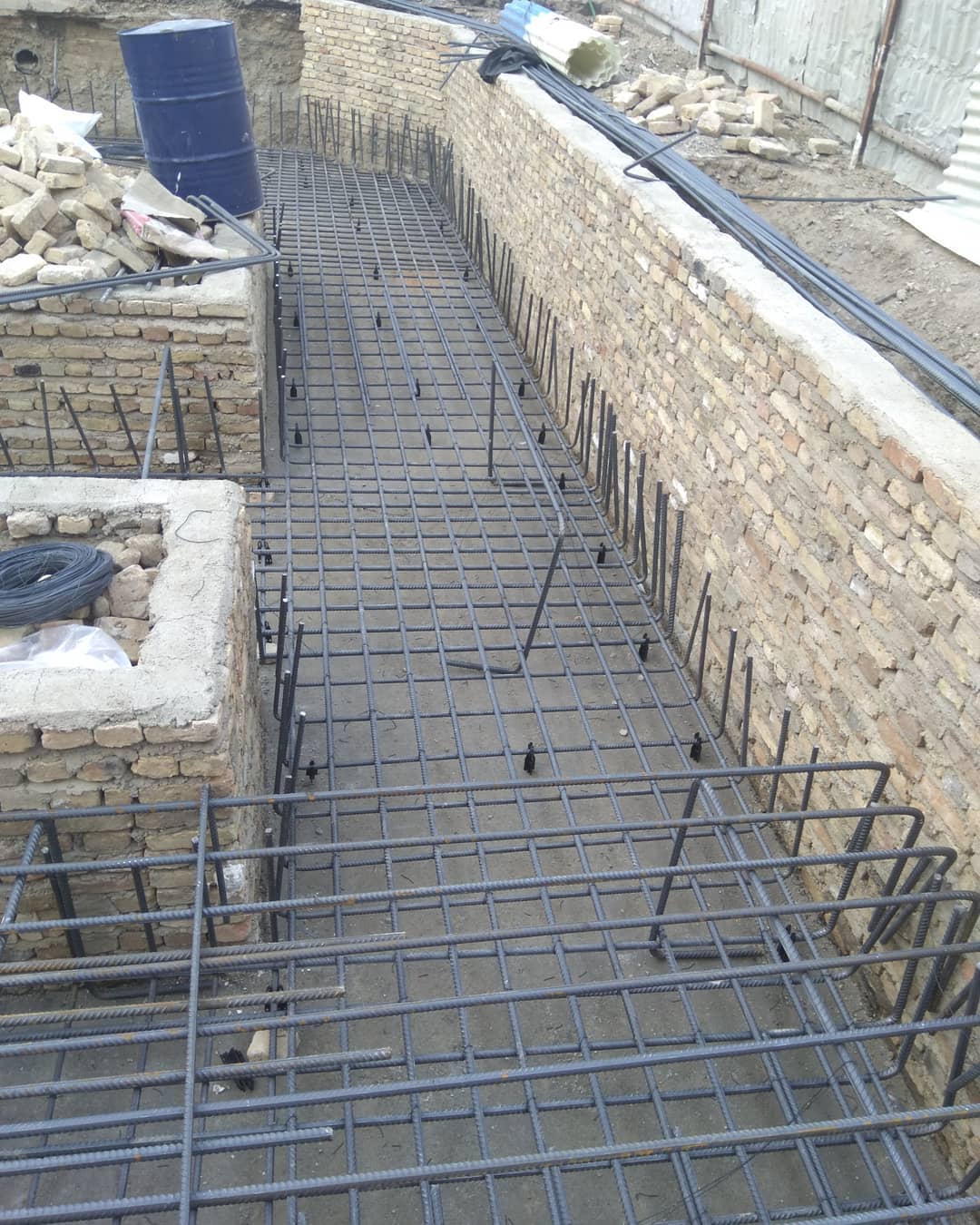

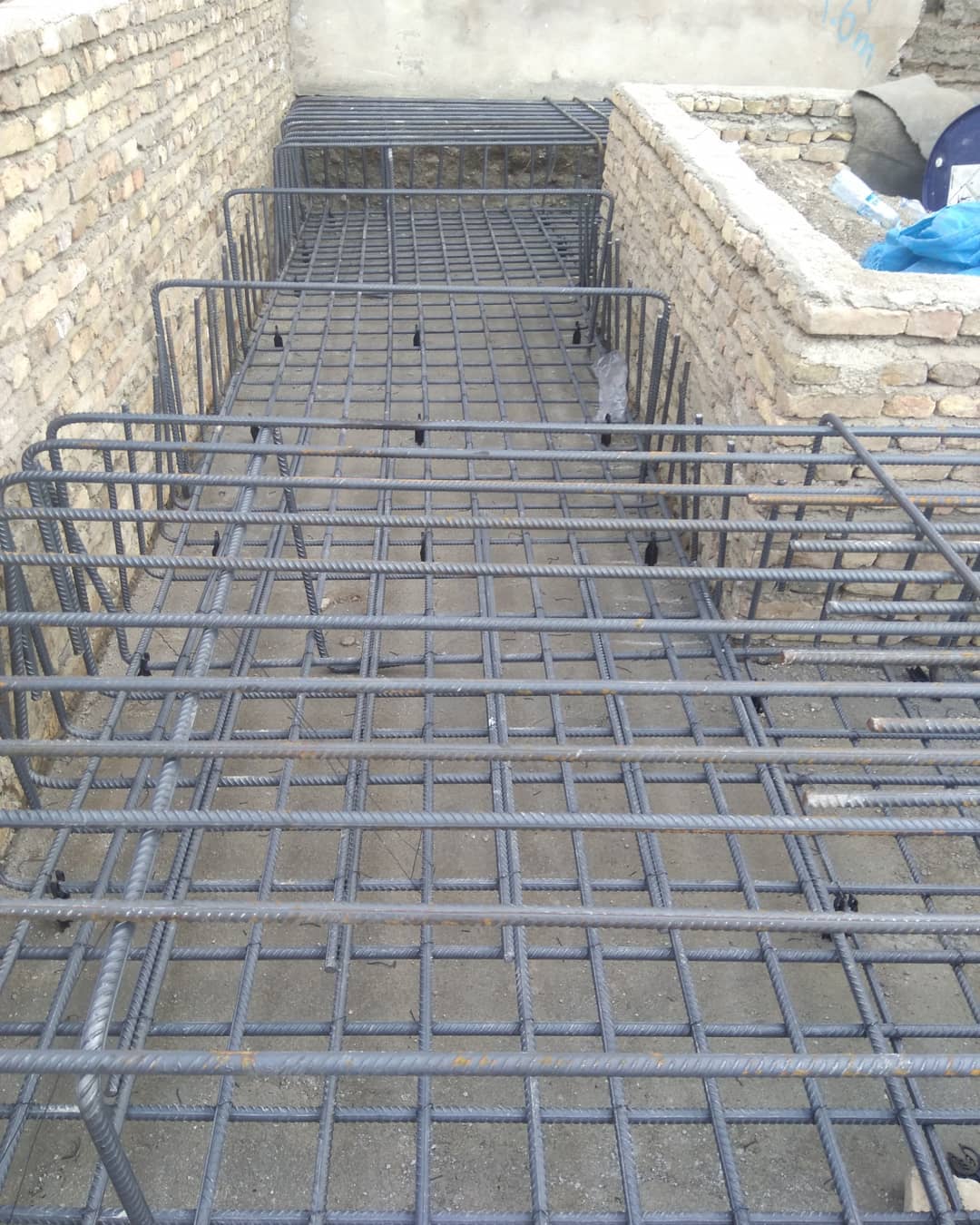

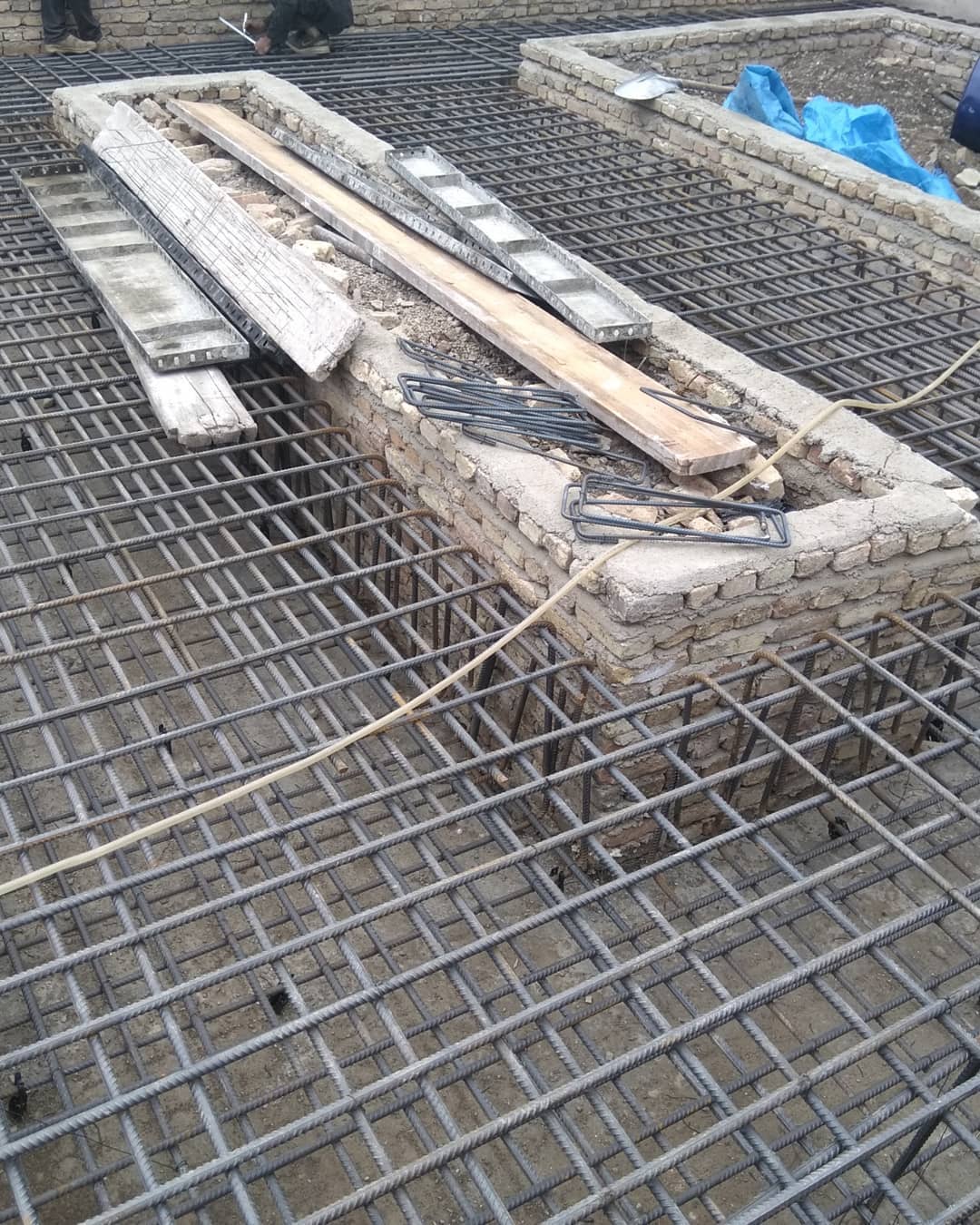

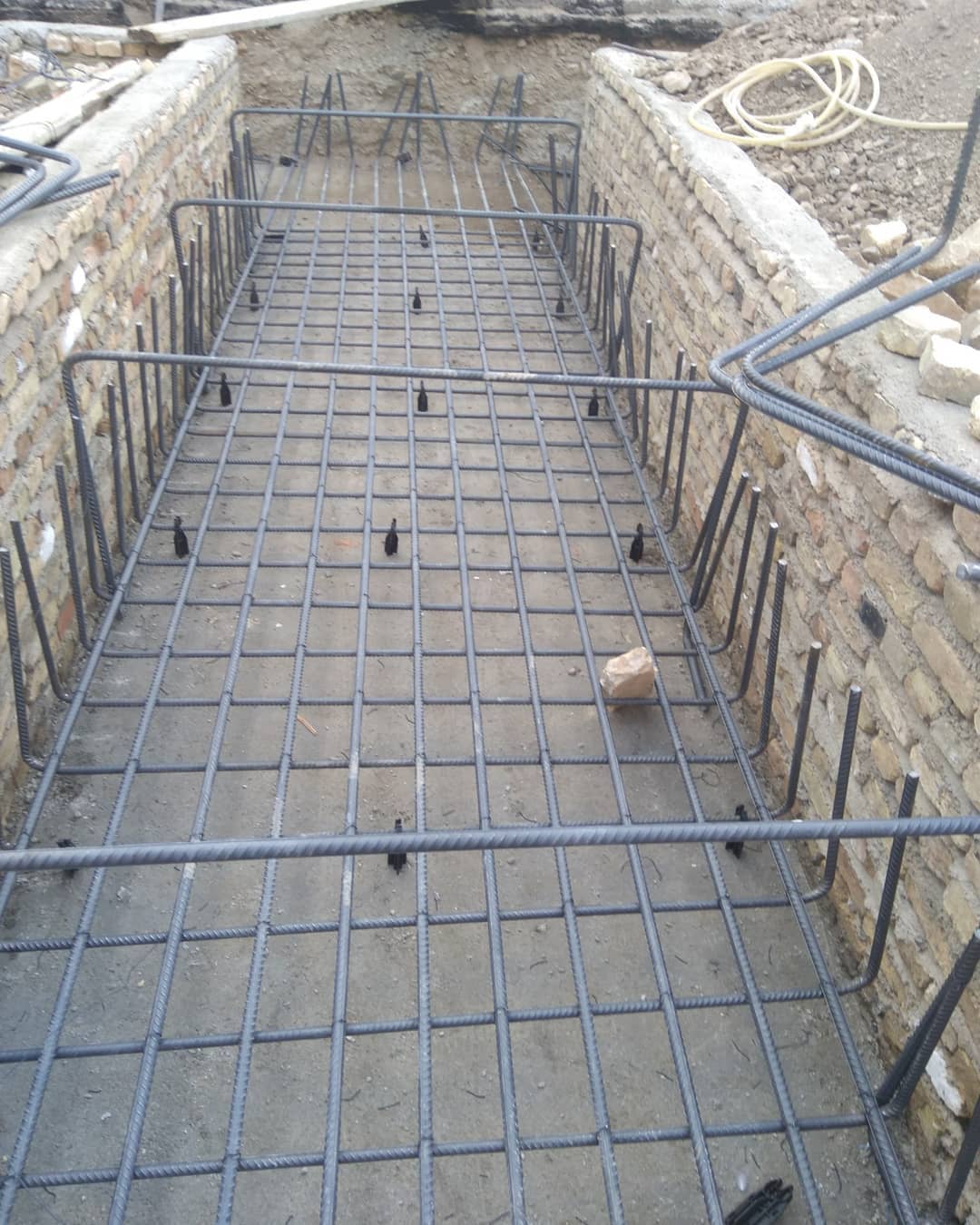

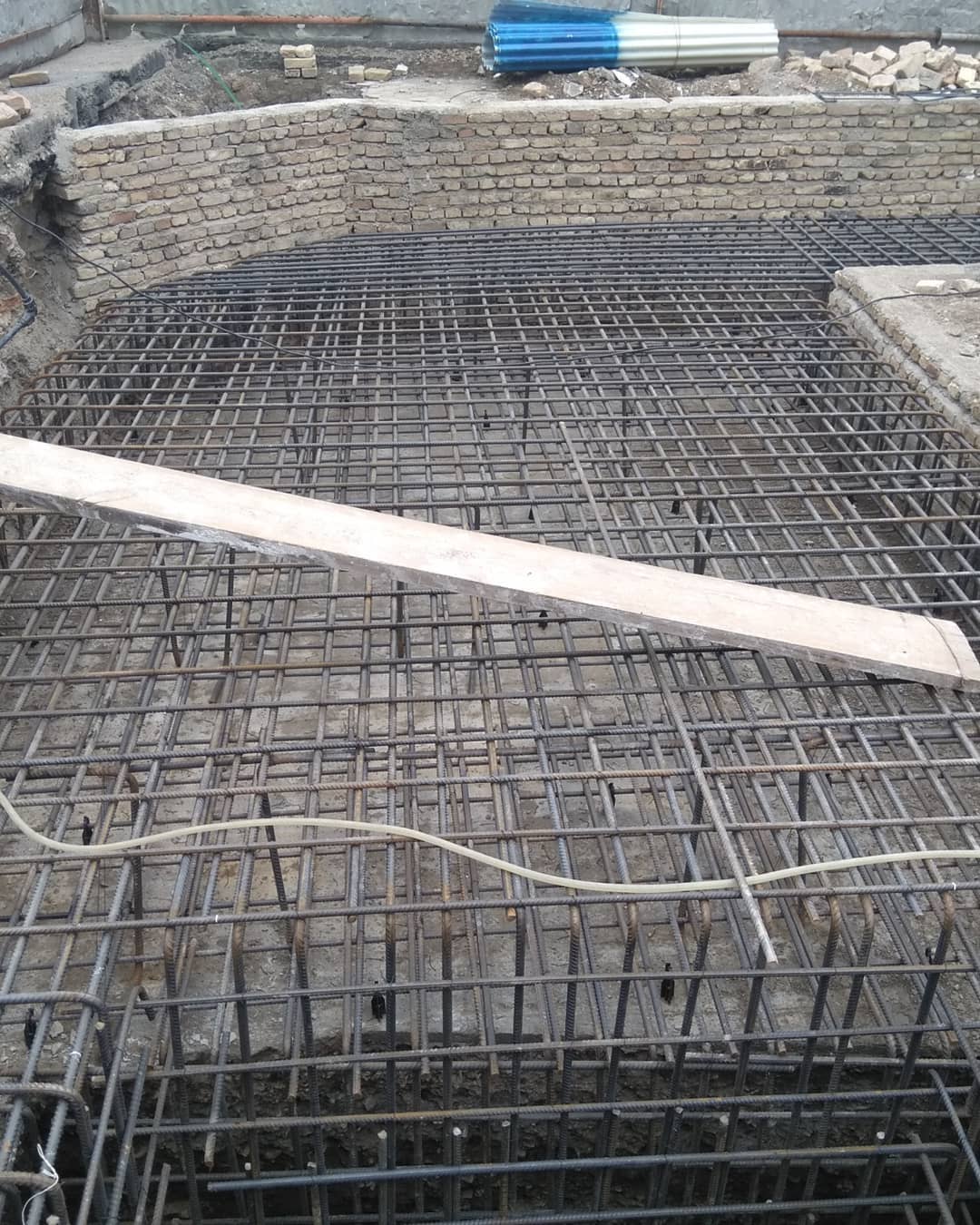

تصاویری از نحوه اجرای آرماتوربندی فونداسیون

تصاویری از نحوه اجرای آرماتوربندی فونداسیون

برای دیدن ادامه تصاویر، ادامه مطلب را ببینید…

برای دیدن تصاویر در اندازه واقعی، بر روی آنها کلیک کنید

منبع این مطلب: صفحه civilengineerings در اینستاگرام

منتظر نظرات دلگرم کننده شما در مورد این تصاویر هستیم

• خسته نباشید تمیز اجرا شده فقط اگه پلاستیک روی اجرها کشیده بشه عالی میشه
• خوبه، اگه سطوح خاکبرداری شده بخاطر جلوگیری از ریزش خاکها، آجرکاری یا سیمانکاری بشه عالی میشه. حتی اگه نایلون هم کشیده بشه بازم خاکها میریزه پشت نایلون
• ریختن خاک و خرده سنگ روی شبکه آرماتور هم میتونه زحمت زیادی داشته باشه وقتی بخواین تمیزش کنین🙏
• کار خوبه ولی فکر کنم کاور میلگردا رعایت نشد بعضی جاهم میلگرد با خم داشته باشه که نداره

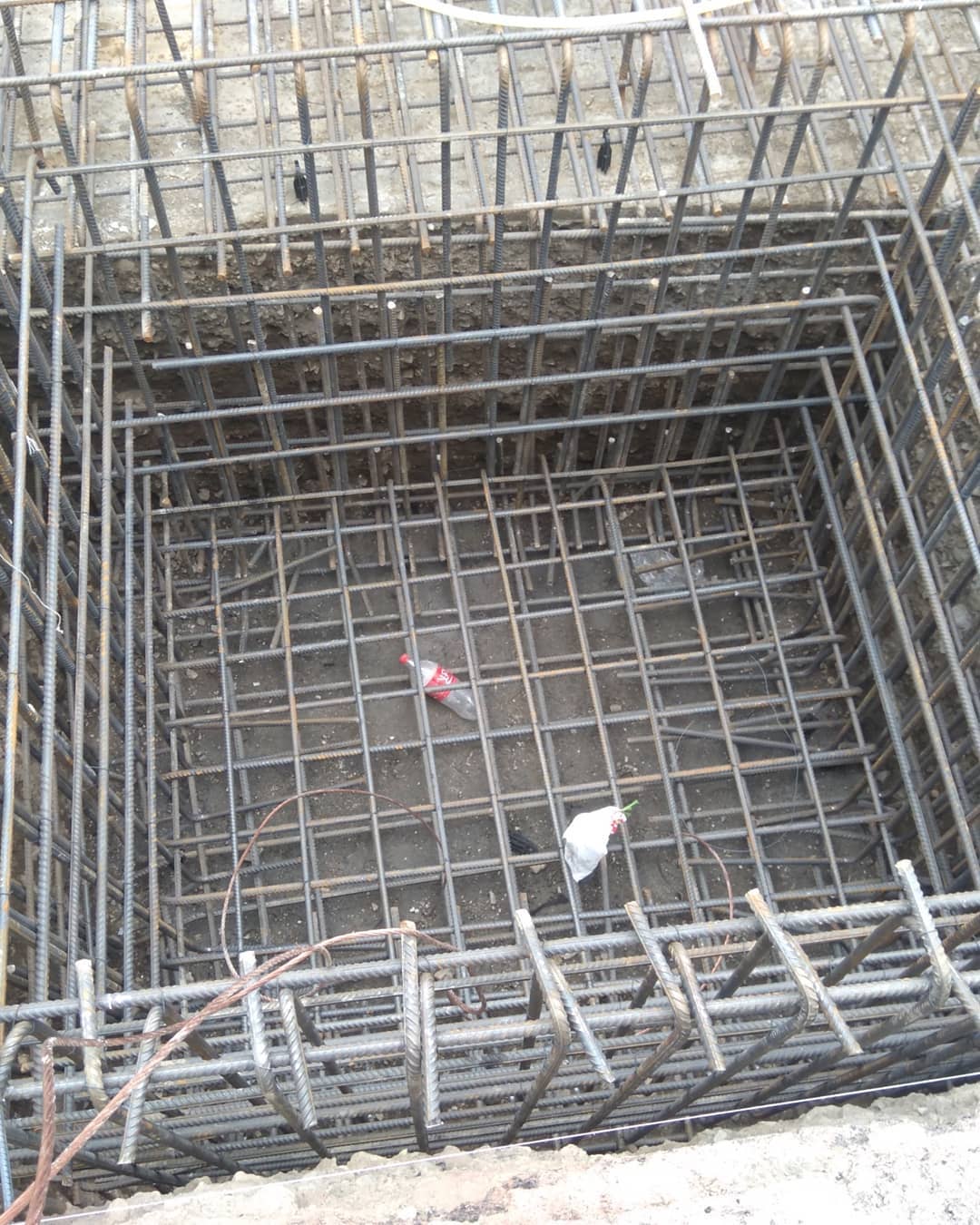

• اجرای الکترود ارت داخل چاهک آسانسور مجاز نمیباشد اولا امکان مرطوب نگه داشتن چاه در زمان بهره برداری وجود ندارد و ثانیا بدلیل سکوهای قاب وزنه و کابین امکان تست و بازرسی سیستم هم مقدور نیست
• موفق باشید فقط خاک ها کنار فنداسیون و آجر ها رو نایلکس بکشید تا شیره بتن با خاک و آجر ها در تماس نباشه👍👍
• بعلاوه ايزولاسيون اجر اطراف بايد پايه خرك رو هم روي مش پاييني قرار بدين نه روي كف بتن مگر اين كار موجب انتقال رطوبت به فنداسيون ميشه
• ای خدااااا. چرا همه به پلاستیک گیر میدین؟ پلاستیک رو آخر کار میذارن. وسط کار بذارن که هیچی ازش نمیمونه. تیکه تیکه میشه. تا یه ساعت قبل بتن ریزی میشه پلاستیک گذاشت.
• قالب اجری هست نباید از پلاستیک برای پوشاندن استفاده می کردید که شیره ی بتن به خورد اجر نرود
• شبکه کف چون طولش بیش از ۱۲ متر یعنی طول شاخه میلگرد است دو شبکه کار میشد یکپارچگی بهتری داشت
• با سلام،نحوه اجرای خرکها اشتباهه،بعدا مشکلات زنگ زدگی به میلگردها پیش میاد. بهتره که اگر بتن ریزی نشده اصلاح شود. موفق باشید.
• کاور بتن رعایت نشده_به جای اسپیسر چون پلاستیکی و ضعیف هست بهتره از قالب بتنی استفاده شود_اورلب های میلگرد شبکه رو میبایست یک درمیان اجرا شود_اگر کشیدن پلاستیک ابتدای کار انجام شود کامل تر و بهتر و راحت تر است
• اجرای خرک به نظر من مشکلی نداره چون وزن روی خرک زیاده باعث فشرده نشدن اس پی سر های پلاستیکی نشود خرکها را روی مگر گذاشتن ولی مشکل زنگ زدگی هست که باید بتن ریزی به موقع انجام شود و دست مجری اش درد نکنه که پروژه خوب و باسلیقه ای انجام دادن
•  با عرض سلام.مهندس جسارتا خرک نقش سازه ای نداره.و بهتره روی مگر باشه تا موقع بتون ریزی یا فعالیت های کارکنان ارماتور بندی حرکت نکنه تا اکس ستونها به هم نخوره.در ضمن کار بتون مگر همون فاصله انداختن بین خاک خورنده میلگرده.ممنون
•  جسارتا خود نایلون تو اجرا اشتباهه.چون اگر بتون بره پشتش نایلون میچسبه به میلگرد و در طول زمان رطوبت باعث زنگ زدگی انتهای میلگرد میشه.بهترین روش سیمانکاری هست که از رفتن اب میلگرد جلوگیری کنه.و طبق آیین نامه بهترین راه حل زیاد کردن کاور بتون هست.افزایش کاور از پنجاه میلیمتر به هفتادو پنج میلیمتره
• فقط دوتا ایراد رو حل کنن به نحو احسنت اجرا میشه.یکی اینکه همبندی سیم مسی برای ارت باید کلا یه دور فونداسیونو بزنه تا ولتاژ برق رعدو برق به طور مساوی تو اسکلت ساختمان تقسیم بشه.دوم اینکه چاهک اسانسور به صورت هندلی اجرا بشه.چون الان که اجرا کردن سر میلگردا بریده شده .یا اینکه میلگردو ازونجا گذاشتن رفتن به سمت دیگه.هندلی بهترین نوع اجرای چاهک اسانسوره
• در ضمن اون میلگرد به اندازه استفاده شده ولی جالب اینه که فاصله یکیش بیشتر از اونیکی هست.خط بزنن تقسیم کنن عالی میشه
• خرک باید روی بتن باشه نه میلگرد
• مهمدس جان دوتا نکته یکی خرکا که گفتن همه و یکی اون چاله داخل فونداسیون میلگردا بدون خم هستن که اشکال داره

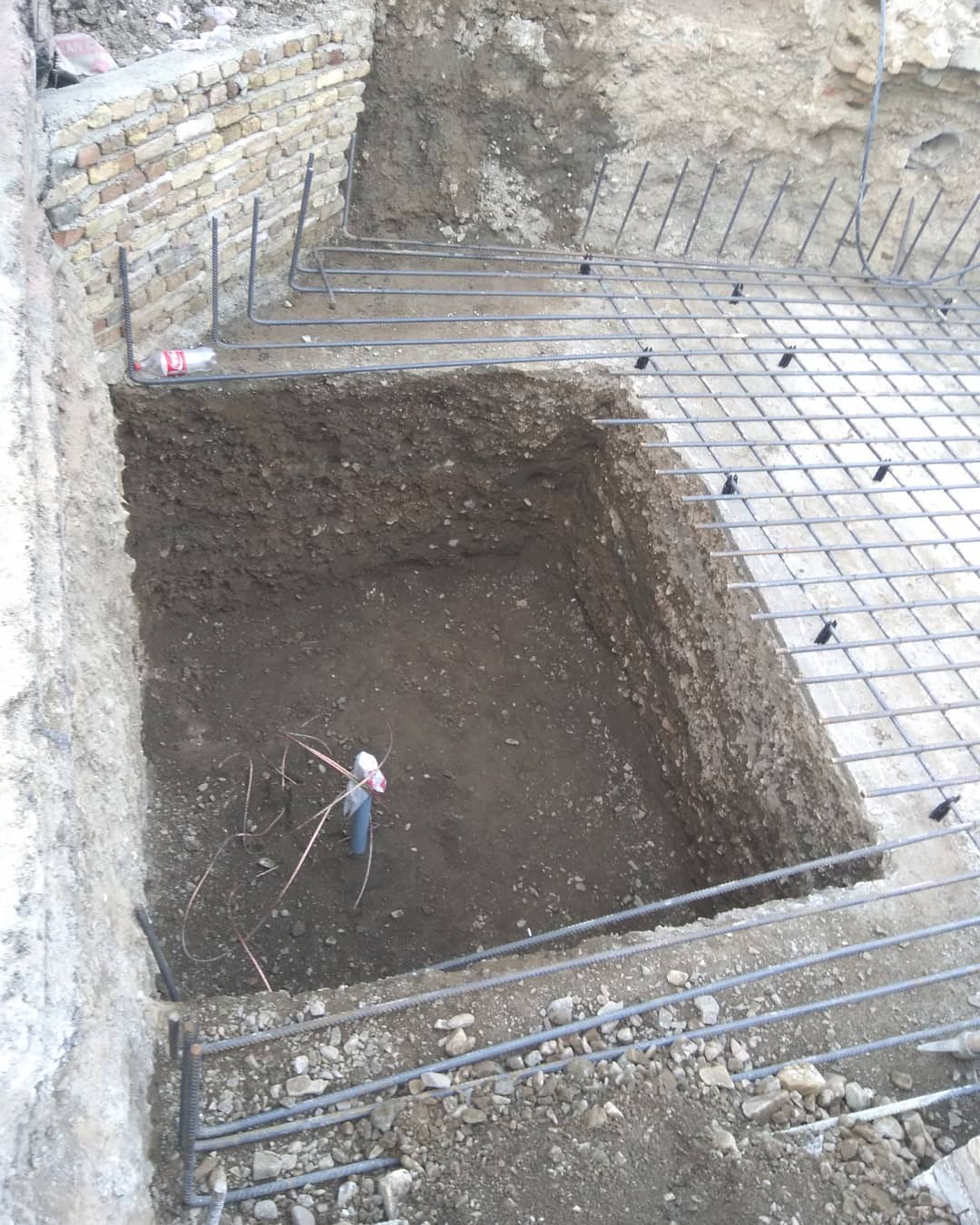

• كار نسبتاً تميز به نظر ميرسد و بايد با تمهيداتي از هدر رفتن اب و شيره بتن به قالب اجري جلوگيري كرد و مگر كف چاله اسانسور رو من نميبينم و محل ارتينگ زير چاله مناسب نيست
• اشتباه همينجاس خوب بايد روي شبكه پايين بسته بشه نه زيرش البته اين از اون نكته هايي هست كه خيلي كم توجه ميشه
• درسته از لحاظ فرسودگی ولی روشی های اجرای باید اصلاح شه
• طول خم میلگردا خیلی زیاد نیست؟؟؟
• قالب بندی از اجرای آجر چینی ارزونتر میشه مهندس جان
•  خود ائین نامه ذکر کرده این موضوع رو حتی تو فهرست بها یک آیتم به همین نام هست زیاد کردن کاور بتن برای میلگرد هست که به شرایط محیطی بستگی داره ولی این پلاستیک برای جلوگیری از هدر رفتن آب بتن مثل روغن سوخته زدن به قالب فلزی و چوبی می باشد
•  با محصول نانو مکمل بتن کالیمورا دیگر هیچ خورندگی بتن شما و میلگردها نخواهد داشت
•  آیین نامه نگفته اگه تو اجرا پشت نایلون بتون بره نایلون بچسبه به میلگرد چطور میشه؟بهترین حالت یا سیمانکاری اجر هست یا اضافه گرفتن کاور
• من یه سوال خیلی فنی دارم و جواب علمی میخوام…وقتی سازه نگهبان خرپایی برای گودبردارداری اجرا میکنیم محل تلاقی ارماتورهای می با ستونی که سازه نگهبان هستش رو باید به چه صورت اجرا کرد؟ایا باید میلگرد رو خم کرد و از جلوی ستون عمودی سازه عبور داد یا سوراخکاری کنیم؟
• کاش زیر کار یه مگر میریختن
• این که تازه شروع شده
• آرماتورندی دیوار چاله آسانسور و همچنین درگیری اون با فونداسیون صحیح نیست. اگه دوست داشته باشین میتونم توضیح بدم
• 😐سلام در عکس اول این میلگردی که ایستادس و پایه هاش هم برعکس هم قرار داده شده اسمش چبه و چرا اینجوریه
• ارت کف چاله آسانسور عال بود🌹🌹🌹🌹
