تصاویری از ستون های کوتاه در ساختمان های بتنی

تصاویری از ستون های کوتاه در ساختمان های بتنی

تصاویری از ستون های کوتاه در ساختمان های بتنی

برای دیدن ادامه تصاویر، ادامه مطلب را ببینید…

برای دیدن تصاویر در اندازه واقعی، بر روی آنها کلیک کنید

تصاویری از ستون های کوتاه در ساختمان های بتنی

تصاویری از ستون های کوتاه در ساختمان های بتنی

تصاویری از ستون های کوتاه در ساختمان های بتنی

تصاویری از ستون های کوتاه در ساختمان های بتنی

تصاویری از ستون های کوتاه در ساختمان های بتنی

تصاویری از ستون های کوتاه در ساختمان های بتنی

منبع این مطلب: صفحه civilengineerings در اینستاگرام

منتظر نظرات دلگرم کننده شما در مورد این تصاویر هستیم

ستون کوتاه چیست

می­ دانیم سختی ستون با معکوس توان سوم ارتفاع آن رابطه دارد؛ بنابراین اگر ارتفاع ستون نصف شود، سختی آن ۸ برابر می­ گردد. به طور مثال سختی ستون یک سر گیردار از رابطه زیر به دست می­ آید:

k=3EI/h^3

همچنین می­ دانیم به علت صلبیت دیافراگم کف، در طول زلزله، تمام ستون­ های موجود در یک تراز معین به همراه دیافراگم سقف، دارای دریفت یکسانی هستند.

با قرار دادن اطلاعات در فرمول معروف  F=Kx متوجه مسئله مهمی خواهیم شد. به دلیل برابر بودن تغییر مکان­ ها، ستون­ های با ارتفاع کوتاه­ تر به علت سختی بیشتر، نسبت به سایر ستون­ های موجود در همان طبقه، جذب انرژی بسیار بیشتری خواهند داشت. و چنانچه این ستون­ ها برای چنین نیرویی آماده نباشند به طور قطع شاهد خرابی جدی در آن­ ها خواهیم بود.

قبلا در مورد کنترل های خاص برای به تعویق انداختنِ ایجاد خرابی در ستون ها (به عنوان عناصر اصلی سازه) مانند کنترل ضابطه تیر ضعیف – ستون قوی، کنترل زلزله تشدید یافته و … بحث شد.

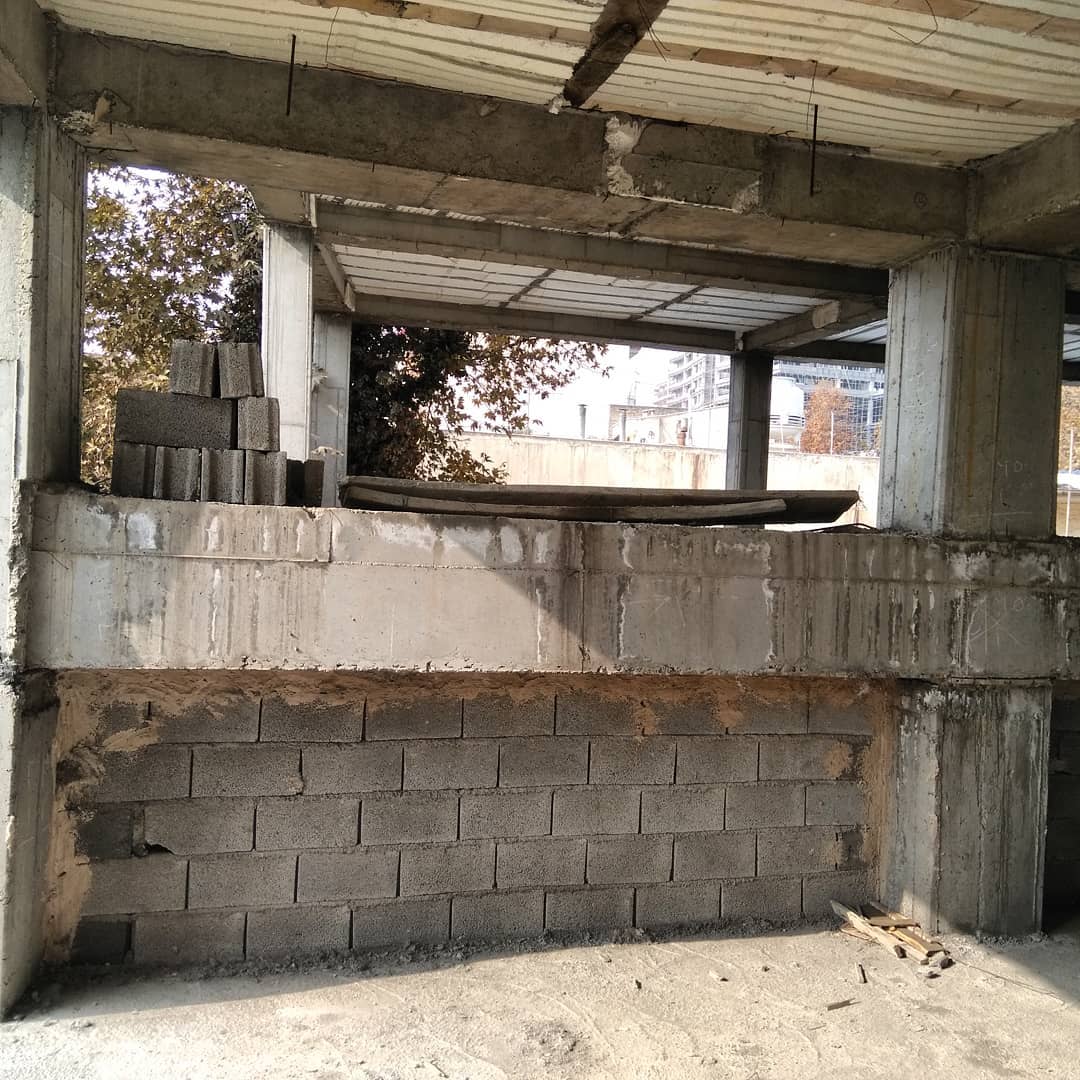

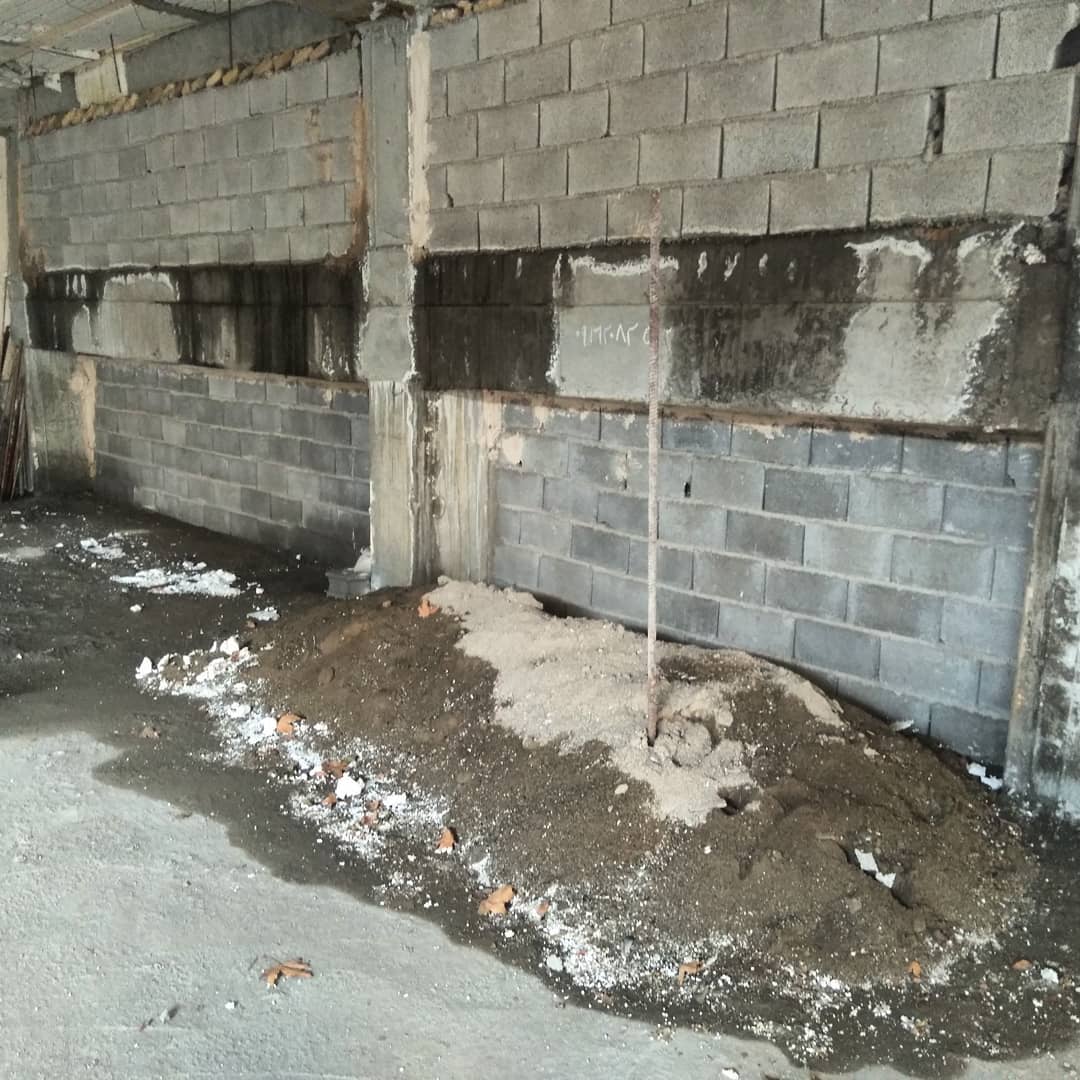

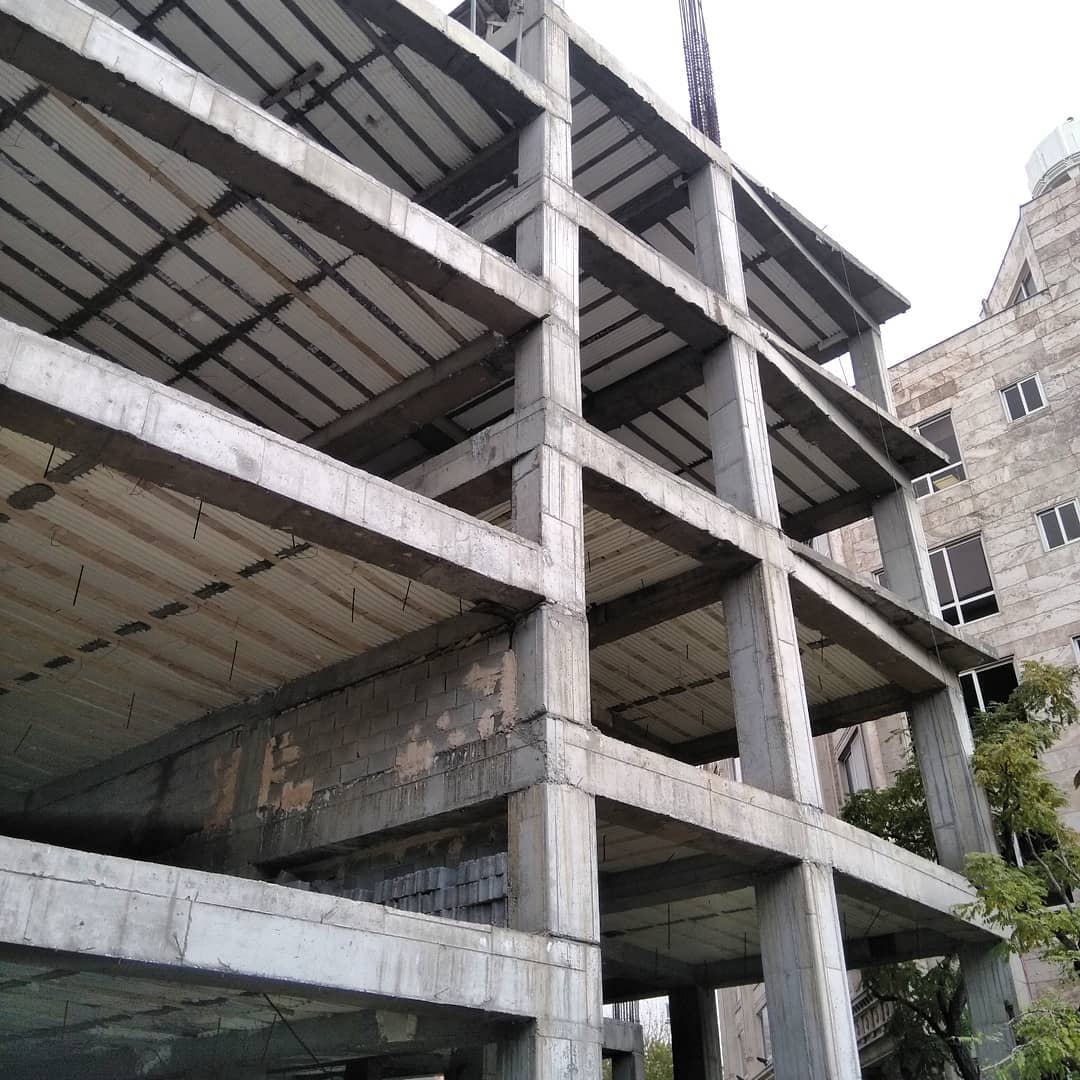

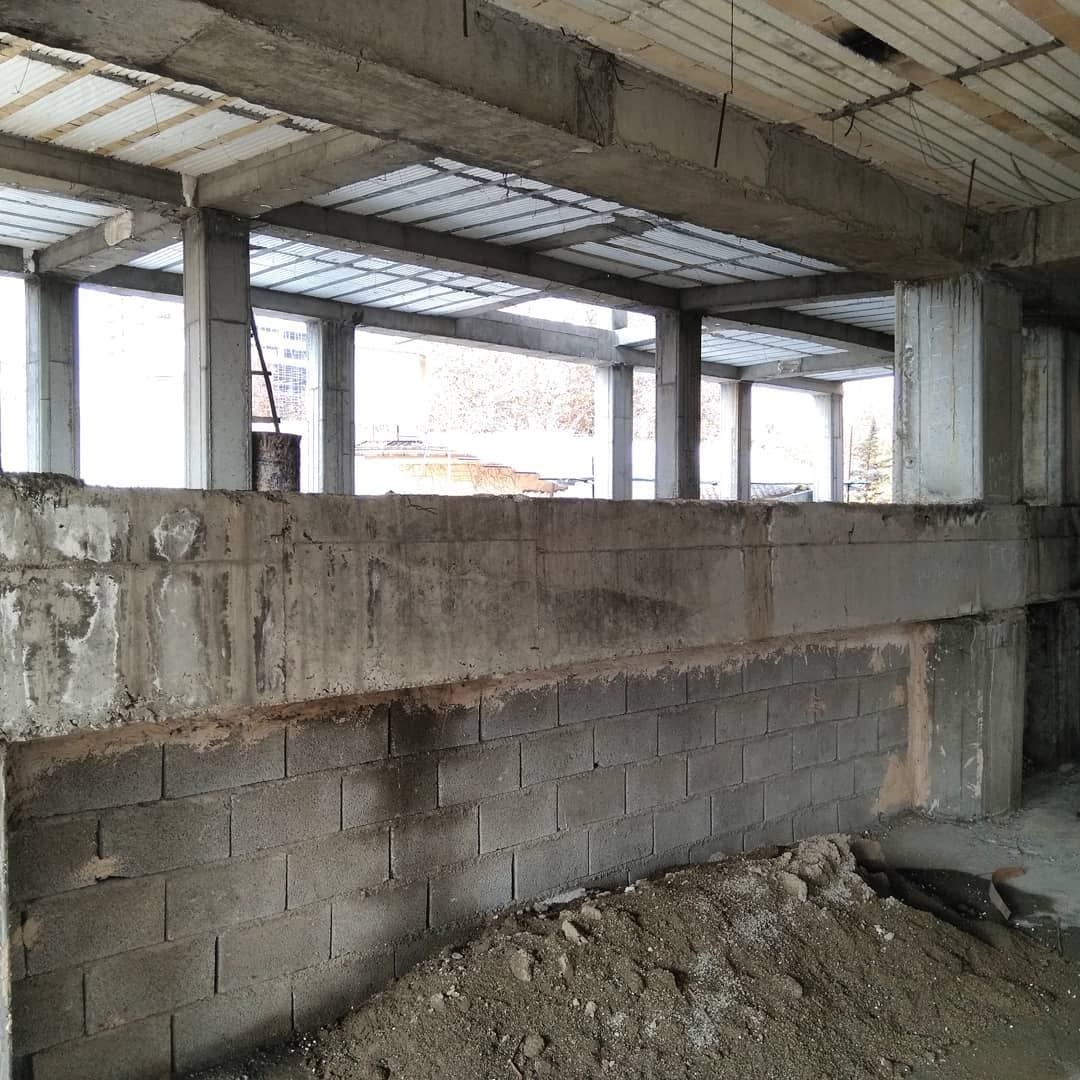

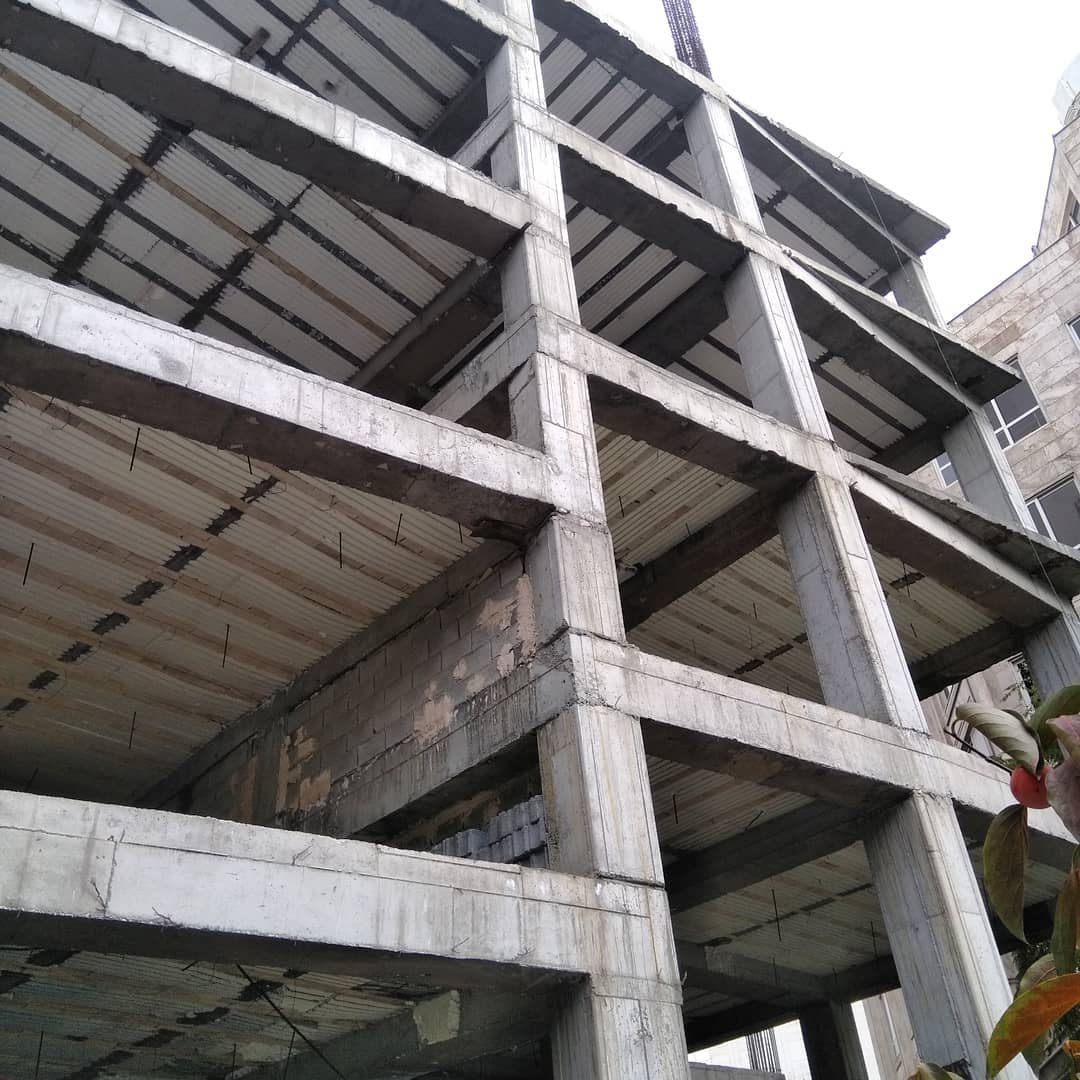

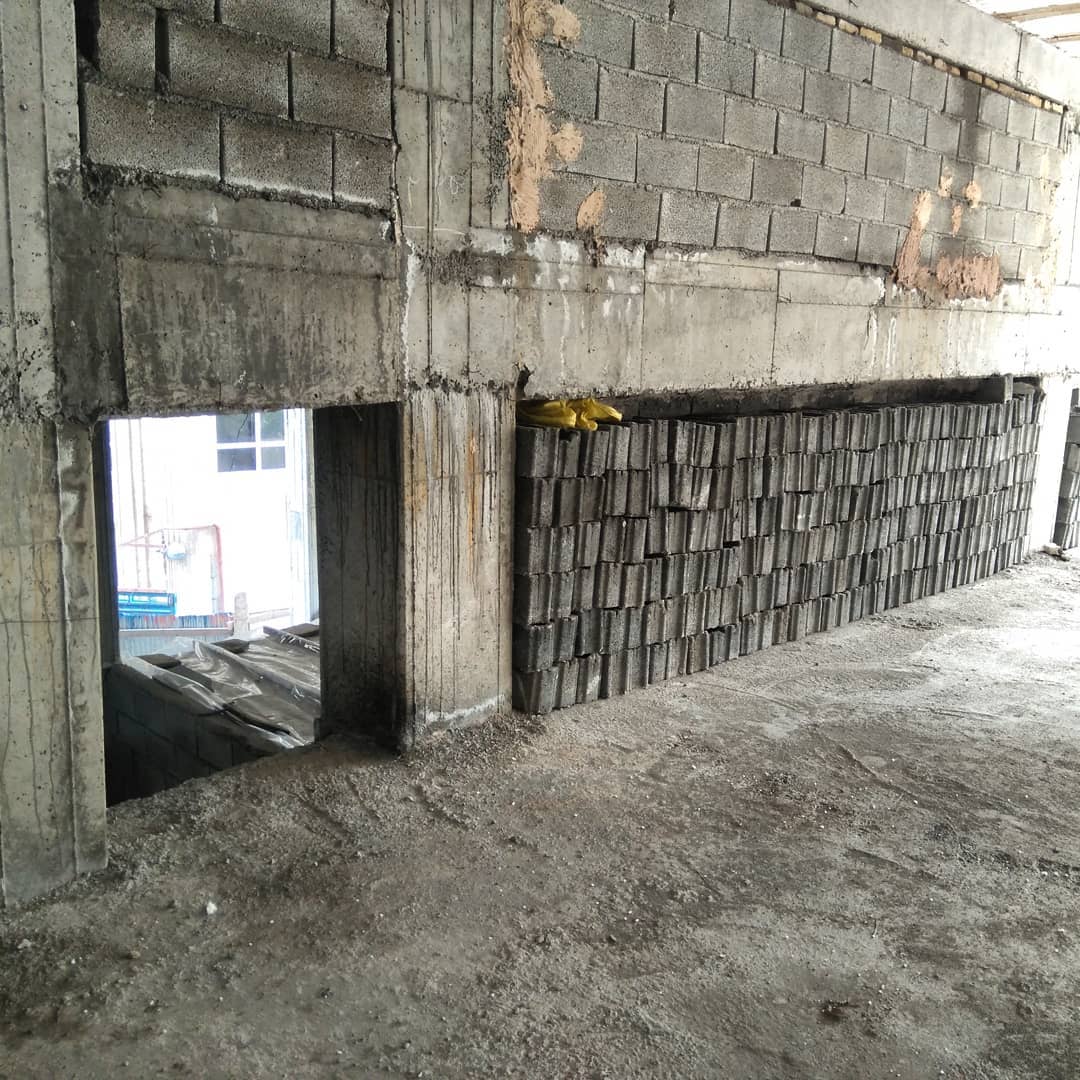

اما در مورد خرابی ستون ها، شکست­ برشی، به دلیل ماهیت ناگهانی آن، بدترین نوع شکست می­ باشد. به همین دلیل همواره سعی بر آن است که مکانیزم کنترل کننده خرابی ستون به صورت خمشی باشد. نه برشی! ستون نباید به عنوان عضو ضعیفی در قاب سازه ­ای عمل نماید. شکست برشی ستون را اصطلاحاً پدیده ستون کوتاه می­ گویند. بایست همواره سازه به گونه­ ای طراحی و یا مقاوم­ سازی گردد که از وقوع چنین امری دوری شود. ⁦☑️⁩ متاسفانه در این ساختمان چون کف طبقات با هم اختلاف ارتفاعی دارند، شاهد پدیده ستون کوتاه هستیم
