آرماتوربندی سقف اول ساختمان ویلایی پروژه نوشهر

دسته بندی : تصاویر اجرایی 08 / 09 / 1397 نویسنده : Admin 1.16k بازدید

333

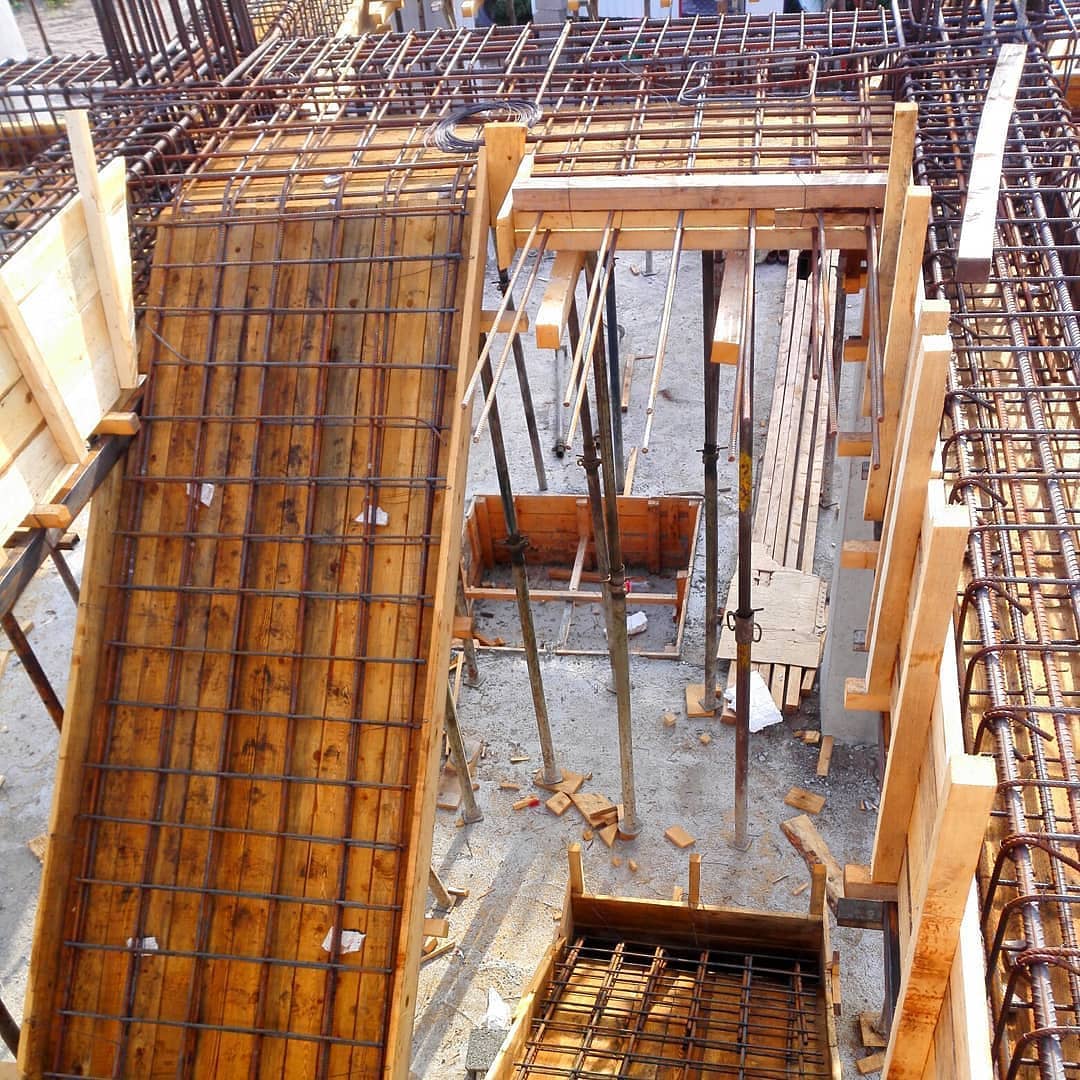

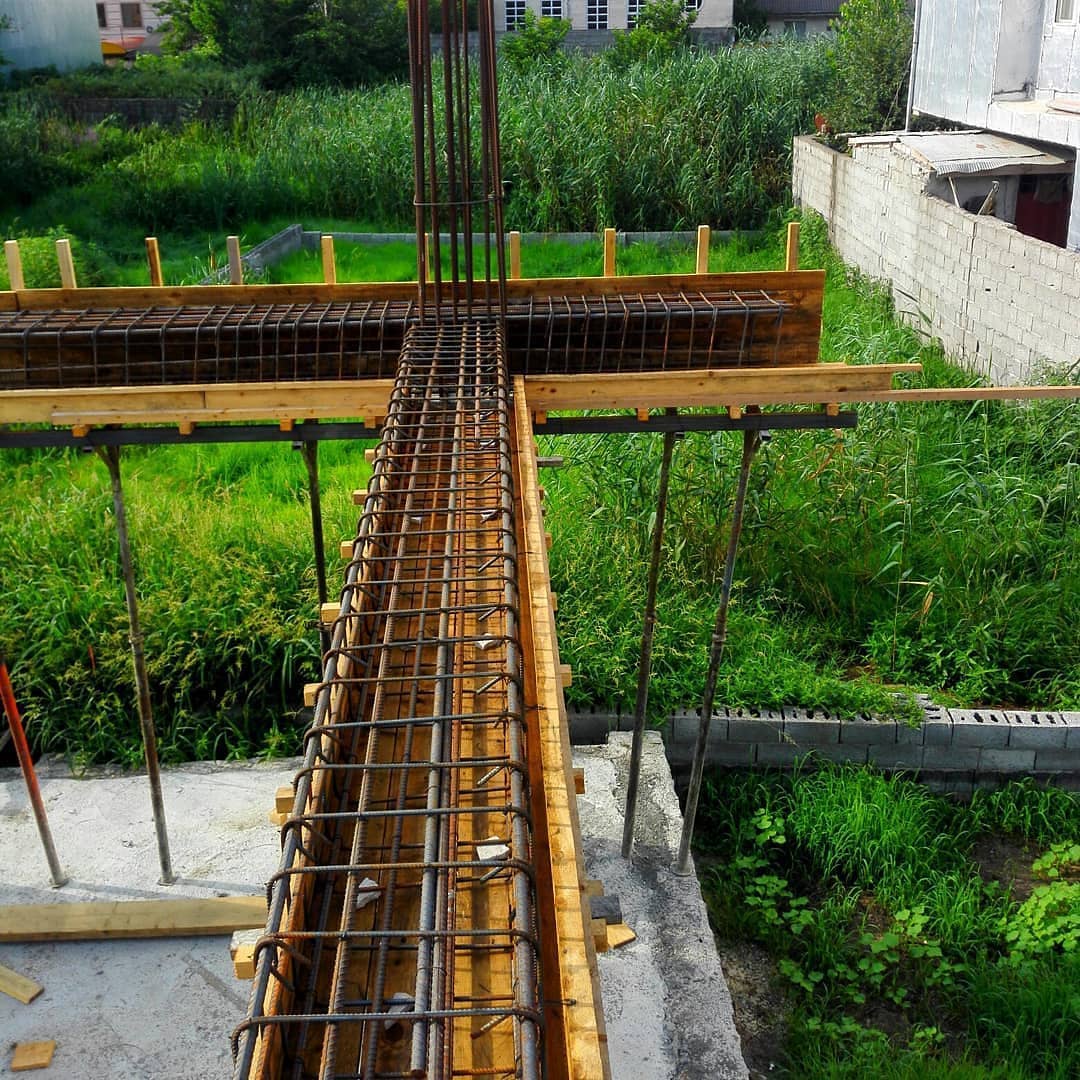

آرماتوربندی سقف اول ساختمان ویلایی پروژه نوشهر

برای دیدن ادامه تصاویر، ادامه مطلب را ببینید…
برای دیدن تصاویر در اندازه واقعی، بر روی آنها کلیک کنید

آرماتوربندی سقف اول ساختمان ویلایی پروژه نوشهر

برخی نظرات ارائه شده:

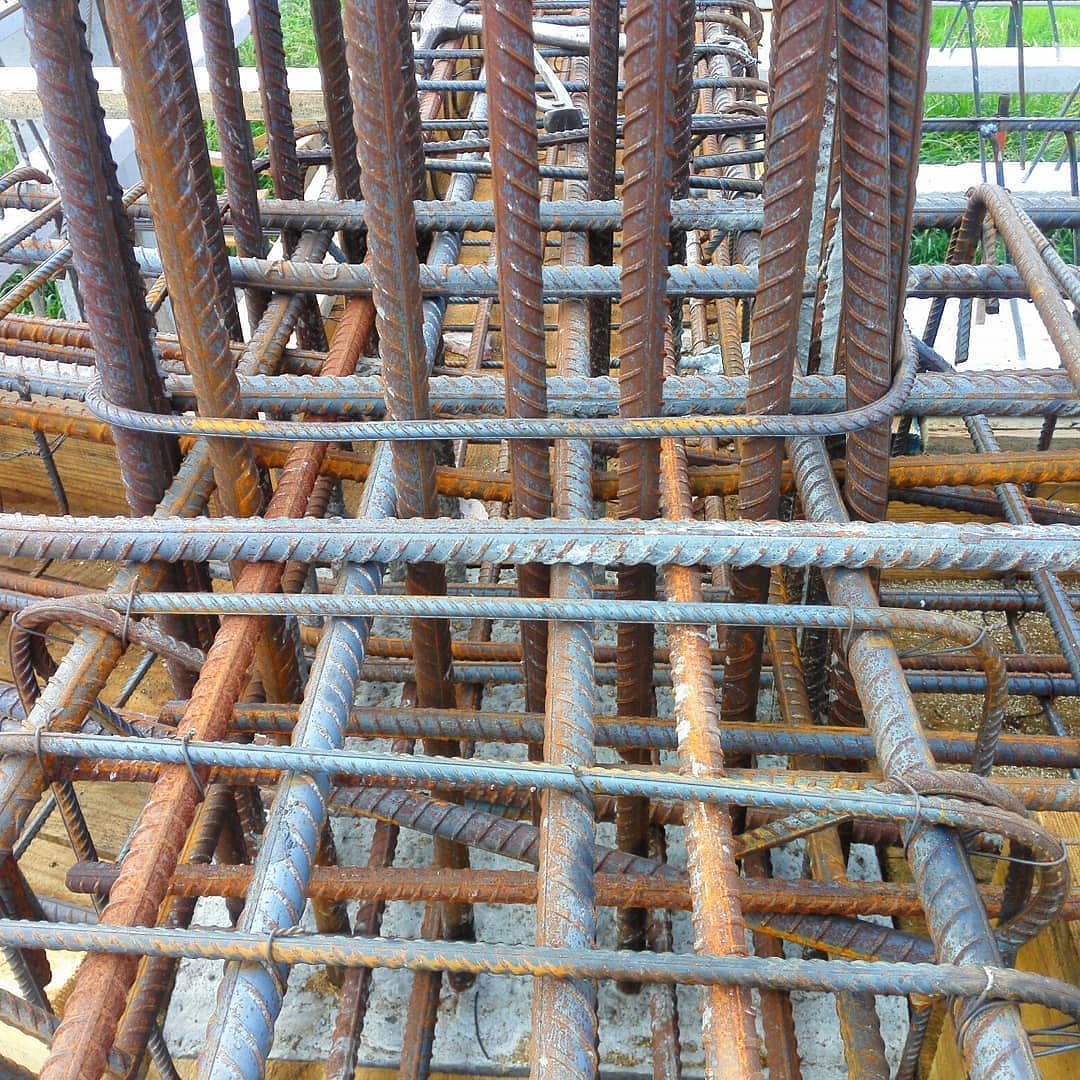

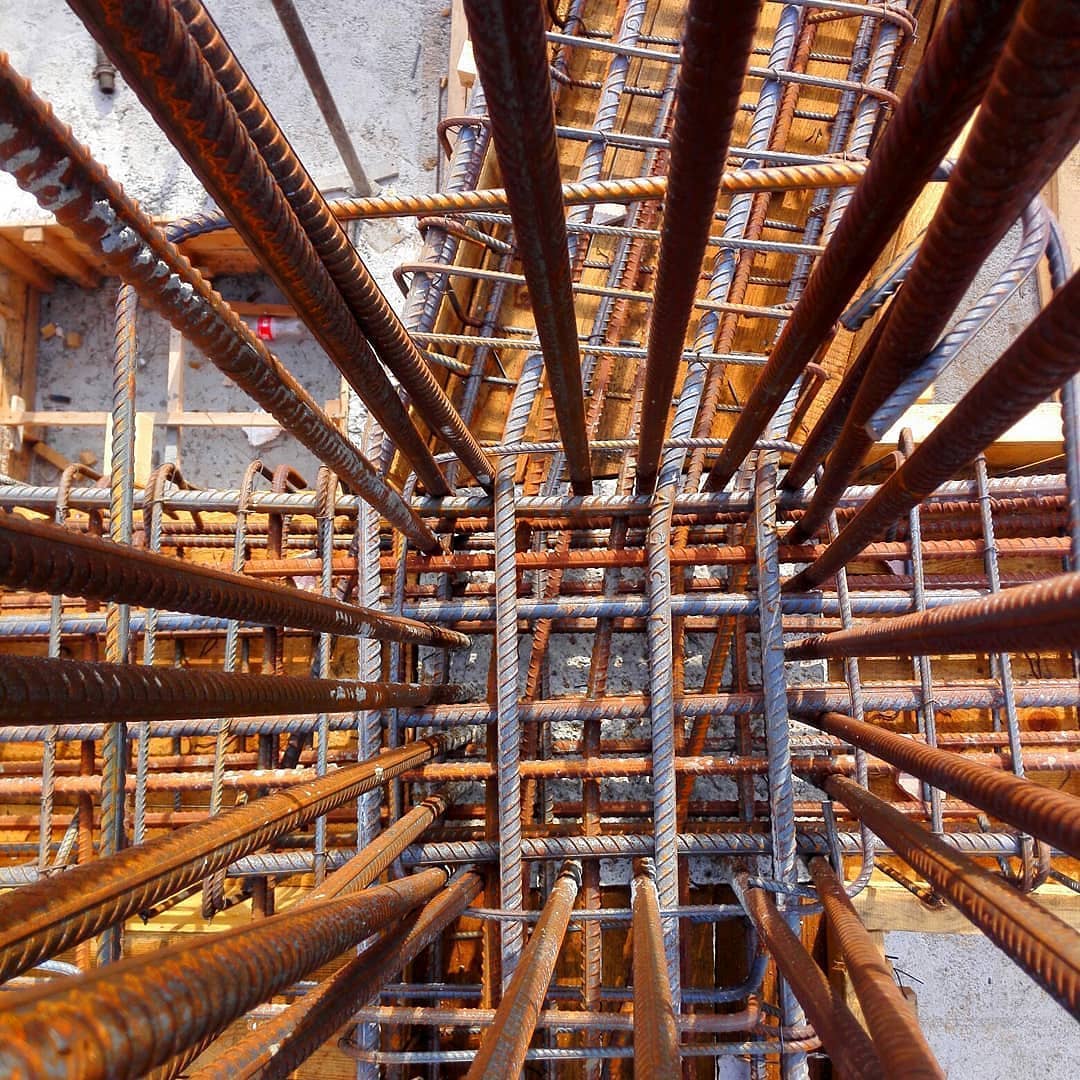

محل تقاطع تیر و ستون خاموت های ستون اجرا نشده

——

فاصله بین آرماتور های طولی به خوبی رعایت نشده

——

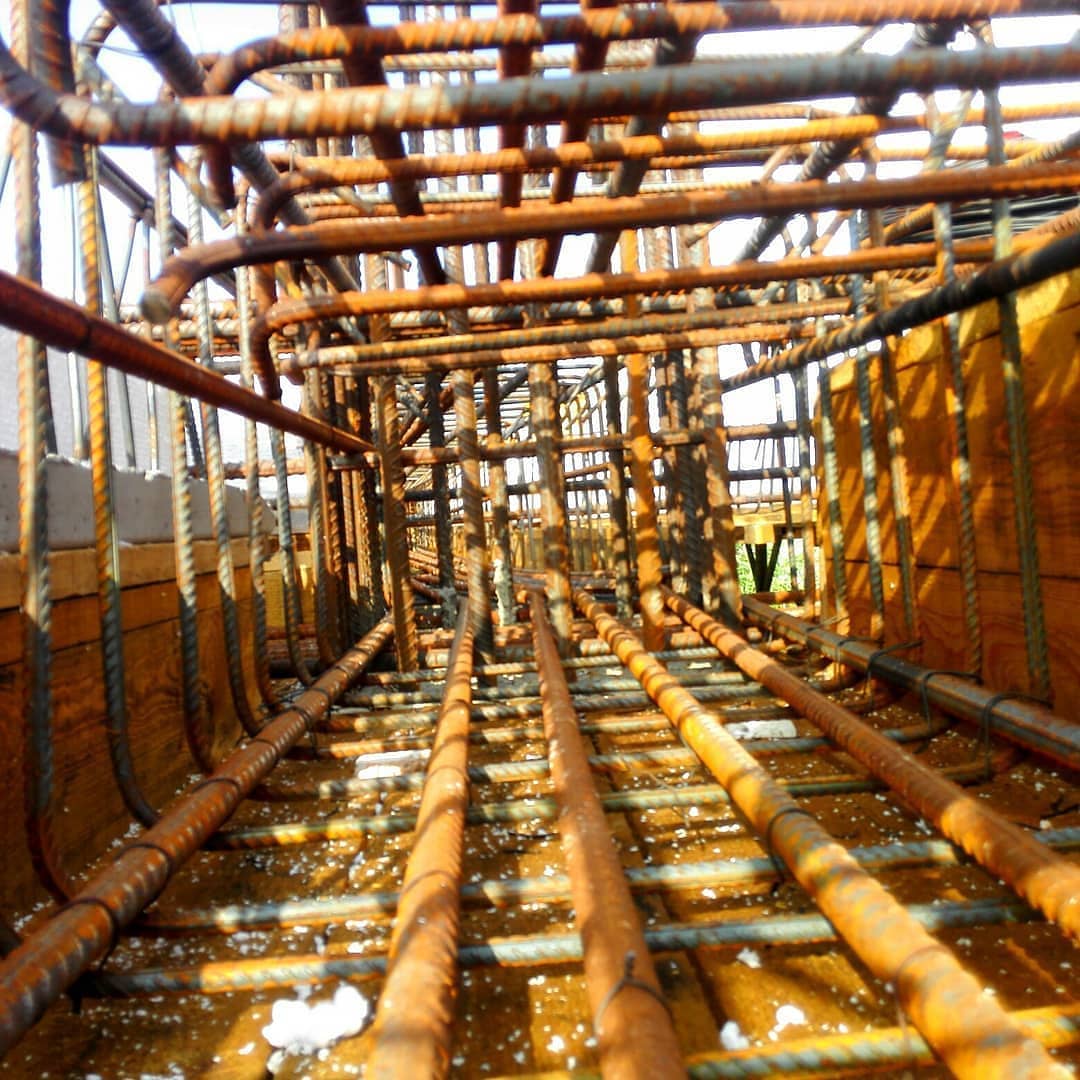

ارماتور های طولی تیر که در گوشه هستند به خوبی در کنج خاموت مهار نشدن که واقعا عیب اجرایی بسیار بزرگی هست

——

اگه ناظر خیلی سخت گیر باشه میگه میلگردایی که روشون زنگ زدگی دارن باید فرچه سیمی بخورن تا اون لایه قهوه ای روش برداشته شه و هیچ خورده ینولیتی نباید تو محل بتن ریزی وجود داشته باشه

——

خاموت های ستون در محل تقاطع تیر در ارتفاع ستون اجرا شده؟ فاصله آرماتورهای فوقانی تیر در بعضی جاها به هم زیادی نزدیک هستند(تقویتی ها)

——

خم آرماتورهای سقف که تا انتهای تیر قرار گرفته اند به نظر میرسه کوتاه باشند همچنین بهتر است جهت خم ها همگی رو به پایین تنظیم گردند و با سیم آرماتوربندی به خوبی مهار گردند

——

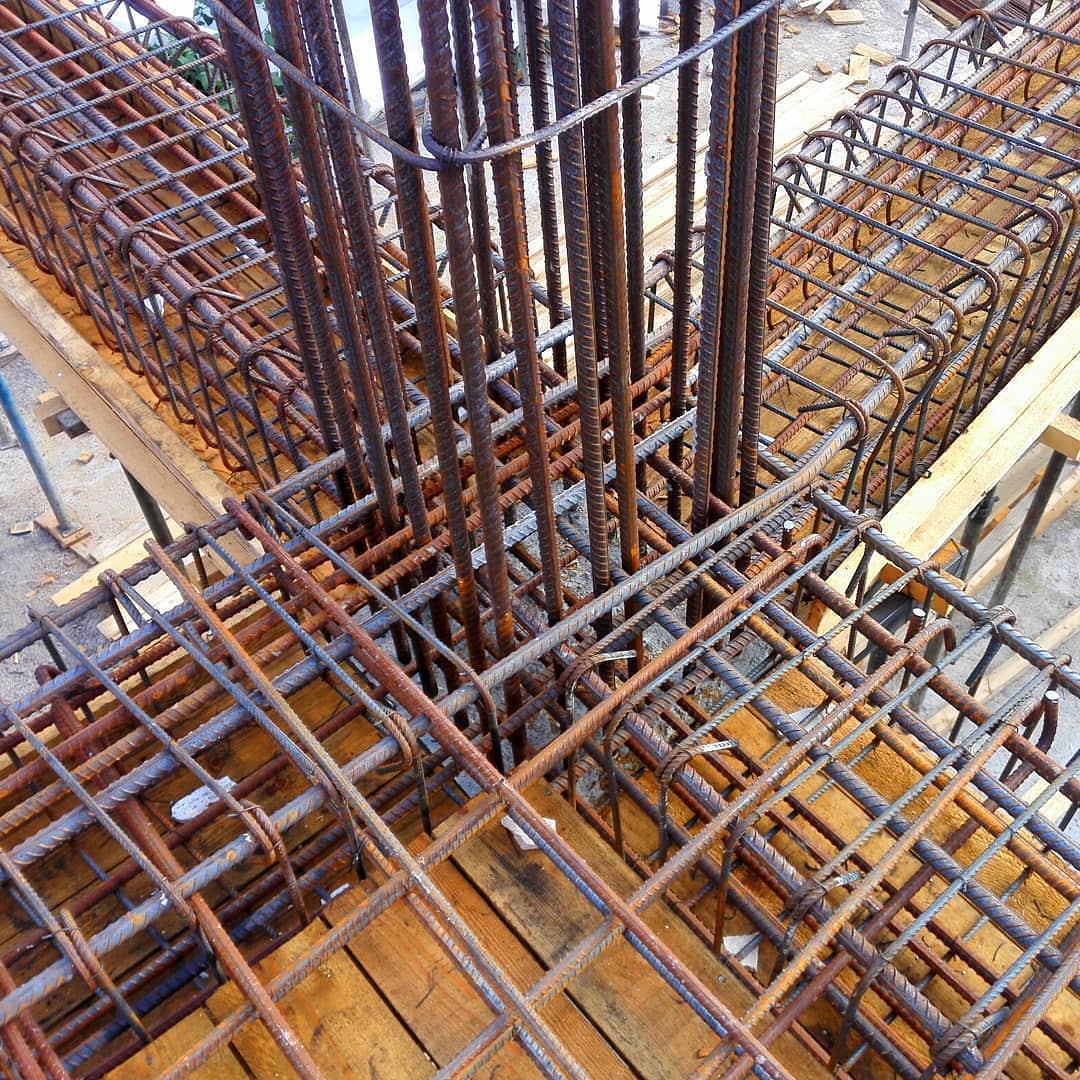

خاموت ستون فاصله زیادی با محل تقاطع تیر وستون داره

——

زیر آرماتور ها باید اسپیسر گذاشت نه تیکه سنگ مهندس

——

اولین اشتباه باید میله گردها زنگ زدایی میشد

——

اینهایی که همه ایراد گرفتن ایرادهای جزعی کار که همه کارها دارن. ولی ایراد اصلی: دیگه نظام مهندسی اجازه نمیده میلگرد اصلی شناژ راازبیرون ستون بندازی باید همه داخل ستون باشه

——

ایراد آنچنانی نداره ..خیلی جزیی و ریز هستن که مهم نیستن. اگه طراحیه مهندس رو دقیق انجام داده باشن خوبه.تعداد میلگرد.نوع میلگرد.خاموت ها وفاصلشون. اینا خیلی خیلی مهمن…حالا که ریز بین هستین.جدیدا تاکید میکنن از سر ستون تا زیر شناژ هایی که از سر ستون رد میشن که فاصله ای حدود سی چهل سانته رو چندتا خاموت بندازن که یکدست تر بشه تو بتن ریزی و…….مقاومت و اینها

——

ایرادات از رو عکس کمتر مشخص هست باید نقشه دست گرفت چک کرد مهمترین ایراد با توجه به گیر دار بودن اتصالات اجرا نکردن خاموت و سنجاق بین اتصال تیر وه ستون هست

——

اولین اشتبه که نذاشتن اسپیسر.و بعدیش نذاشتن خاموت ستون داخل تیر

منتظر نظراتتون در مورد این مطلب هستیم…
