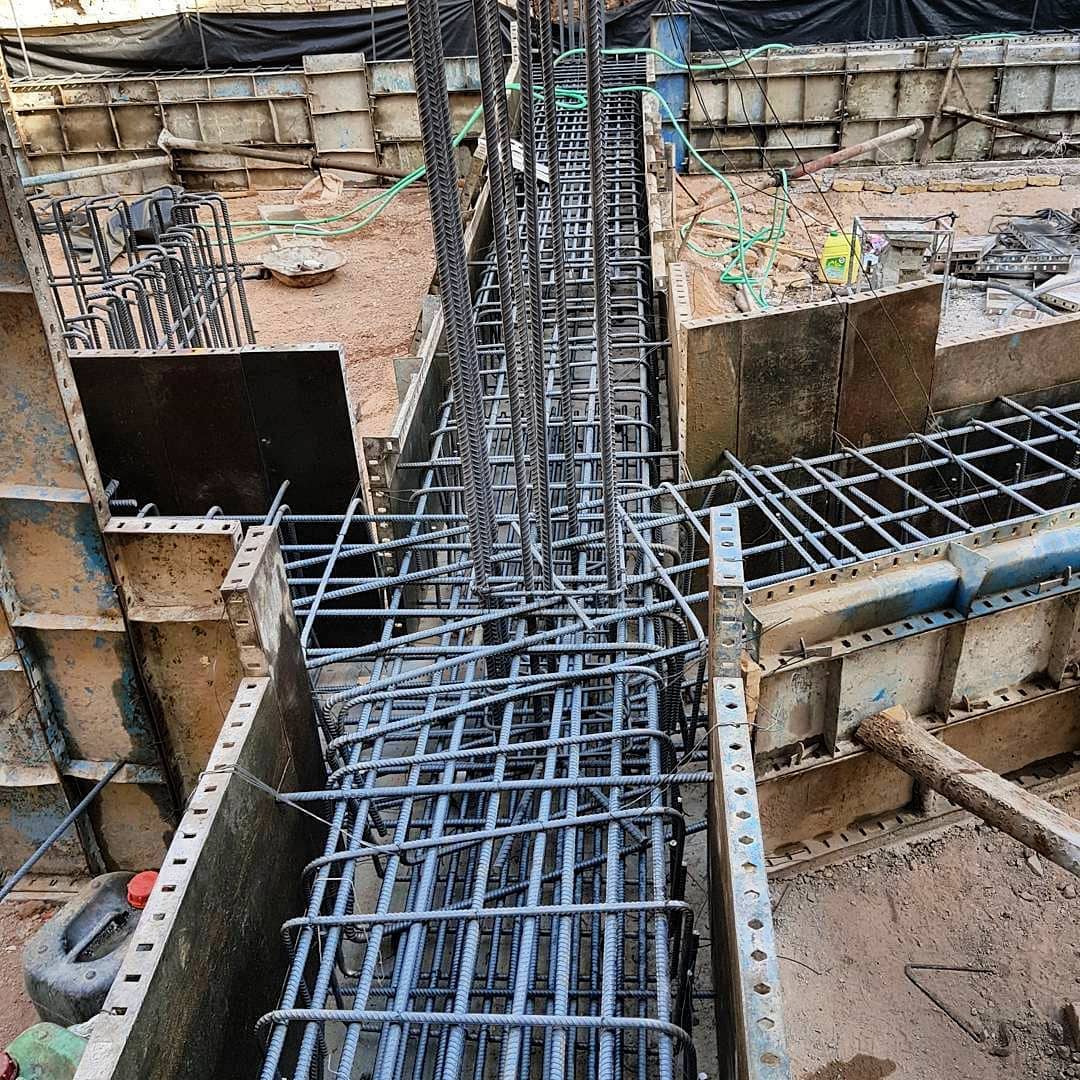

تصاویری از آرماتوربندی فونداسیون ساختمان

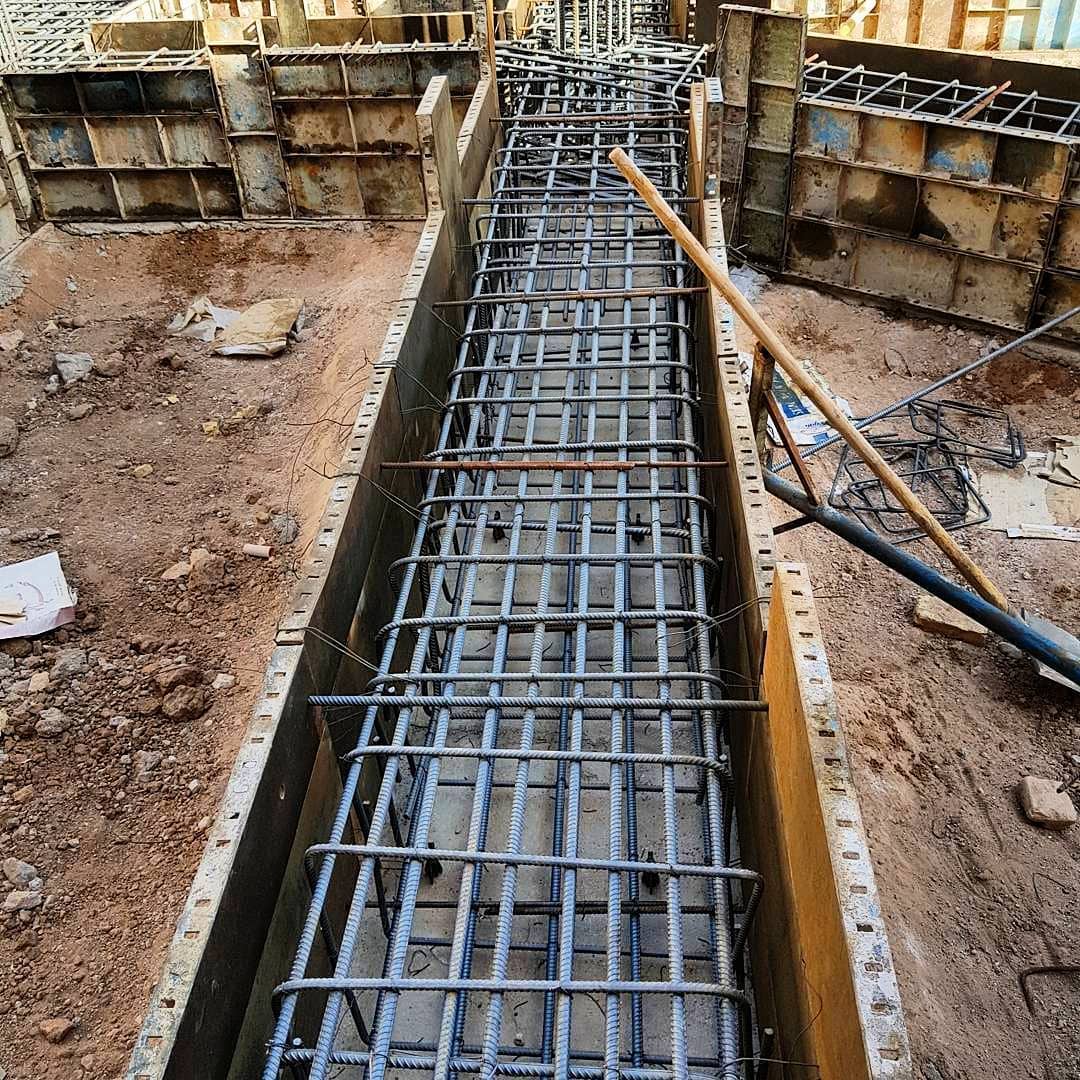

تصاویری از آرماتوربندی فونداسیون ساختمان

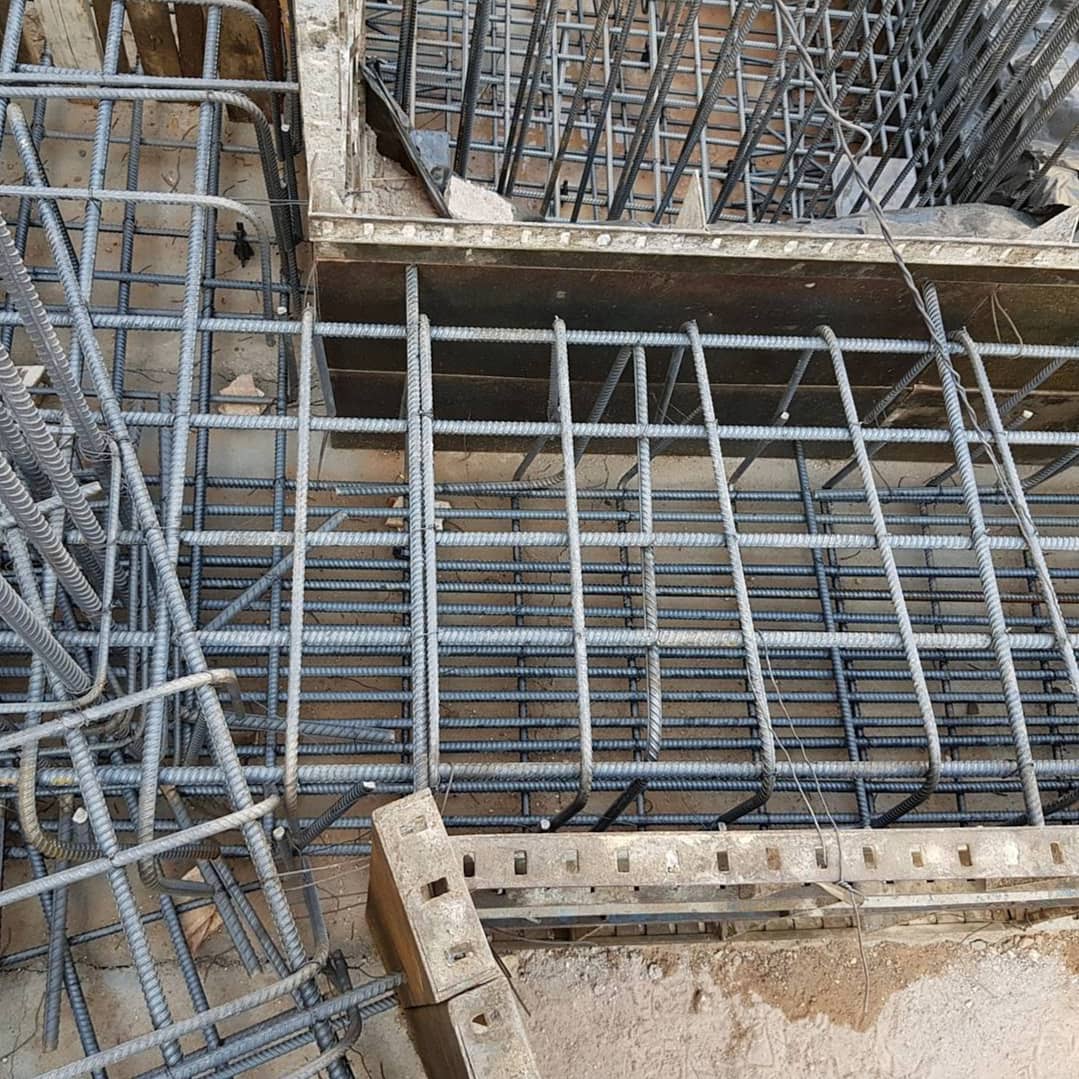

تصاویری از آرماتوربندی فونداسیون ساختمان

برای دیدن ادامه تصاویر، ادامه مطلب را ببینید…

برای دیدن تصاویر در اندازه واقعی، بر روی آنها کلیک کنید

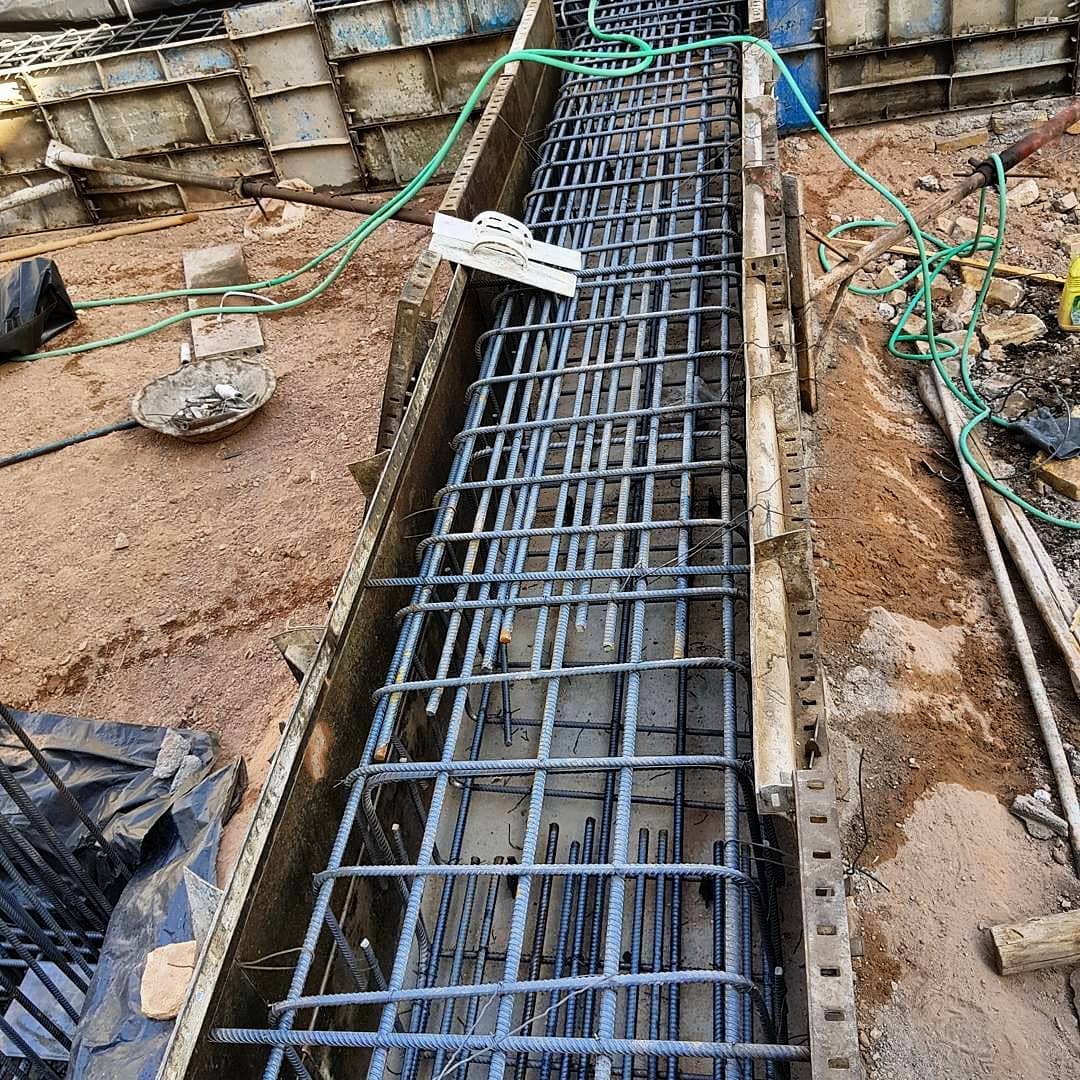

تصاویری از آرماتوربندی فونداسیون ساختمان

تصاویری از آرماتوربندی فونداسیون ساختمان

تصاویری از آرماتوربندی فونداسیون ساختمان

تصاویری از آرماتوربندی فونداسیون ساختمان

منبع این مطلب: صفحه civilengineerings در اینستاگرام

منتظر نظرات دلگرم کننده شما در مورد این تصاویر هستیم

• خم انتهای خاموت باید رو به داخل باشه
• استفاده از میلگردها به این بلندی با این قطر به عنوان رامکا به صرفه نیست میزان کاور پشت قالب زیاده قبل ازبتن سیمهای داخل فونداسیون تمیز بشن و سطح فونداسیون رو مرطوب کنید در عکس اول میلگردهای طولی فونداسیون باید تا پشت قالب ادامه پیدا کنه که وسط کار خم زده شده درستون عکس اخر فاصله بین میلگردهای طولی رعایت نشده پشت بند قالبها باید اجرا بشه تا موقع بتن قالب در نره در کل خسته نباشید
• سلام خارج بودن ستون از اکس فنداسیون
• خاموت به انتها خم نشدهخاموتهای فنداسیون کوچک بزرگ دارد باید ایرادشو گرفت باید خاموتها یا یو انداش یکی باشه
• در عکس پنجم کنار ستون خیلی شلوغ شده تجمع میلگرد زیاده.میتونستن ارماتورهای طولی رو خم کرده و به صورت یک سره اجرا کنن.در ضمن میخواستم مطلبی رو بگم که عزیزان هم توجه کنن.ایران بهترین مصالح رو داره .همین مصالح تو کل دنیا هم با همین کیفیت استفاده میشه.ولی مهم طرز استفاده و جایگذاری مصالحه.الان دقت میکنم مثلا تو عکس پنجم.اقای پیمانکار شما همون میلگردو استفاده کردین همون خاموتو زحمت کشیدین زدین ولی ارایشتون خیلی ضعیفه.یه ساعت زحمت بکشین همه میلگردا رو اندازه گذاری کنین سر جای خودش ببندین به خدا خیلی با کیفیت در میاد.من اکثر پروژه ها میبینم ارایش میلگردا خیلی ضعیفه در حالی که همون تعداد میلگرد استفاده شده و ولی فاصلی یکی دوبرابره اون یکی دیگست.ممنون از پستهاتون
• ۵سیستم همبندی_میلگرد تقویتی در عکس
• خاموت های حلقه ای هستن یا اسپیرال ؟ آرماتور برای خم ؟کردن از چه استفاده کرده
• ار بین رفتن شیره بتن با این نوع قالب بندی
• میلگرهای اصلی نباید قطع بشند باید خم میشدند وامتدادپیدا میکردندمحل قطع هم زیر ستونه
• بجای اسپیسر ۷ سانتی و نیمی یه تیکه آجر و سنگ گذاشتی که فاصله رعایت نشد این یعنی فاجعه خیلی ایراد داره
•  توکه این کاره هستی یک نمونه از کارات را بفرست به حرف نیست به عمله
• خم های خاموت
• خسته نباشید. عالی. فقط قالب ها پشت بند ندارن و تو بتن ریزی باعث افزایش حجم بتن میشن. اگر هم در برن که واویلا داره. چون شبکه ضعیفه، سیم گرفتن از شبکه خیلی قابل اتکا نیست
• عدم استفاده از اسپیسر
• سیم سر قالب کشش داره با این طرز باید قلاب میشد که نکشه اینجور ارماتور وسطی میکشه
• اجر با بتن سازگاری نداره بتونو میترکونه این ضعف بدیه من خودم اجرا کار ساختمانم
• در عکس دوم بهتر نبود طراحی مهندس میلگردهای با قطر بالاتر استفاده می‌کرد تا تیر مثل یک غربال عمل نکنه ، زمان بتن ریزی هر چی ریز دانه بتون بداخل هسته تیر می‌رود و درشت دانه ها روی تیر که مسلما از استحکام و قدرت بتن کاسته می‌شود .
• دوستان مهندسی که قیافه میگیرن انگار فقط خودشون مهندسن، یادشون نره یه سری مباحث نه تو کتاب هست نه تو دانشگاه، بلکه باید تجربی و در کارگاه آموخته بشه. پس لطفا سعی کنند به جای تیکه و کنایه تجربیاتشون رو در اختیار تازه کارها بزارن. ممنون از همگی
• آقا تین پروژه چند طبقه هست اینقدر ضعیفه؟!
•  استفاده از اسپیسر پلاستیکی و بتنی پیشنهاد میشه، که در برخی جاهای اینکار تکه های موزاییک به چشم میخوره.
  ۲. نحوه بستن تقویتی ها بهتره به صورت تفنگی یا سه‌تایی باشه که بتن به راحتی از لای میلگردها رد بشه.
  ۳.پاکسازی کامل محل بتن‌ریزی.
• سلام چرا از کنج بیرونی استفاده کردین لبه قالب میگم
• amin_maqزیاد جالب نیست به این دلیل که اولا ستون ها در یک راستا نیستند که مشکل طراحیه دوما محیط قالب ها نه درست مهار شده و نه تمیز است و سوما استفاده از سنگ برای اسپیسر مجاز نیست فاصله خاموت ها در طول بحرانیه شالوده درست رعایت نشده و ستون ها در مرکز شالوده قرار ندارند که باعث تضعیف فوندانسیون می شود و تمهیدات لازم جهت خروج آب انجام نشده و در ستون دایره ای شکل به علت تراکم زیاد آرماتور ها سبب کرمو شدن بتن میشود و در ادامه باید نقشه را به دقت برسی کرد تا بتوان نظر دقیق داد
• کاور بتن بیش از حده . نسبت به رامکاها که گذاشت مشخصه این نشون میده ارماتور عرضیها کوتاهتر بریده شدن . ارماتور عرضی تا پای ستون ادامه نداره . .در کل کاره نامنظمه وتمیزکار نیستند
• تجمع آرماتورهای تقویتی
• تمامی میاگردها در یک جا قطع شده اند حد اقا باید قطع به صورت یک درمیان رعایت شود
• در عکس اولی خاموت ها اتصال گیرشی ندارند،خم نخورده،در کل آرایش میلگرها ضعیفه ،خاموت ریشه ستونها یک عدد دیگر باید اضافه شود،اورلب ها باید به صورت یکی در میان عقب جلو بسته شود که همه در کنار هم بسته شدند،
• تنها اشکالی که من میبینم روغن کاری نشدن قالبهاست که بعید میدونم ساختمان بیشتر از سه طبقه باشه لذا بزن بره 👍🏼✌🏽
• روشی جز پی گسترده برای جاهایه ک خاک سست دارن وجود داره؟
• ۱.فنداسیون نیاز به تمیز کاری دارد
  ۲.کنج سمت راست بین قالب حدودا دو سانت فاصله داره که باعث میشه شیره ی بتن از اونجا خارج بشه
  ۳.استفاده از آرماتور بعنوان رامکا غیر مجاز میباشد مگر اینکه دو انتهای اونو پرایمر بزنید(حتی الامکان از کاور بتنی استفاده شود)
  ۴.با توجه به زاویه دید دوربین به نظر میاد آرماتورهای انتظار ستون ناشاقول میباشد.
• با توجه به عکس به نظر میاد قالب ها در بک راستا نیستند و نیاز به ریسمانی کردن دارند
  همچنین به نظر میاد ریشه ی ستون در آکس فنداسیون قرار نگرفته است
• بعضی دوستان ی مدل صحبت میکنن که من خودم خجالت میکشم چنین افرادی هم صنف ما هستن ای کاش به جای مهندسی درس اخلاق و تربیت هم پاس میکردن
• استفاده إز میلگرد برای مهار قالب اشتباهه
• سلام خسته نباشید یه سوال داشتم خاموت استقامتش بالاس یا یو
• مهندس جان اشتباهات خیلی بزرگی دارین که نباید میشد.دقیقا در نقطه بحرانی شما به ارماتور خم زدین تو داخل فونداسیون؟اسپیسر یا کاور من مشاهده نکردم.ولی این کارارو نکنین مهندسین عزیز
• واست میفرستم که بفهمی حرف تا عمل چقدر فاصله هست البته اگه از کار چیزی بلد باشی پای حرف که میرسه همه دکترا دارن
• برای این پروژه تنها میتونم بگم ته قالبها خوب مهار نشدن ممکنه تهش بره بتن ریزی فونداسیون مثل سقف نیست فشار زیادی به قالبها میاد.
• ی مقدار سلیقه بیشتر میخواست ولی اون خاموت های ستون که تو فونداسیون اجرا شده به تمام این ایرادهای ریز می ارزه و کار بسبار ارزشمندیه
